تماس با مااکچویتور

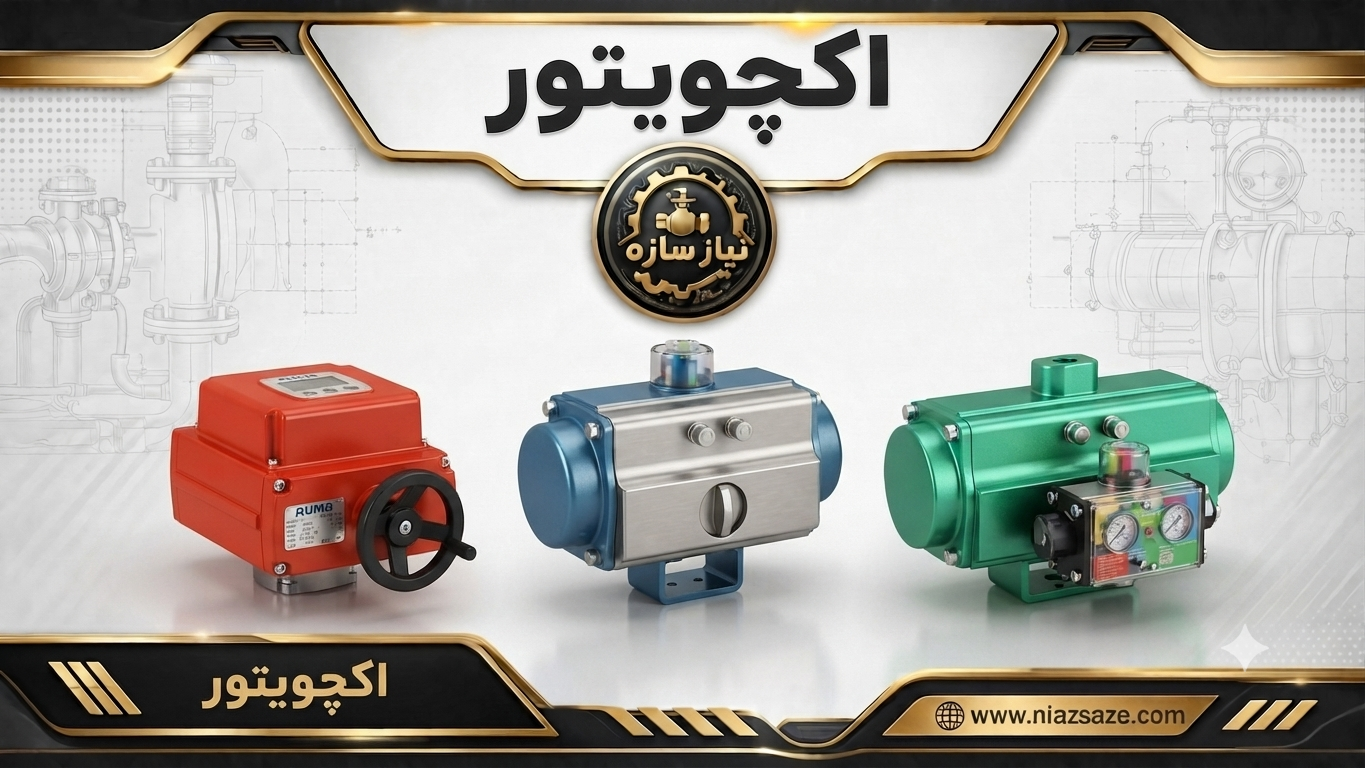

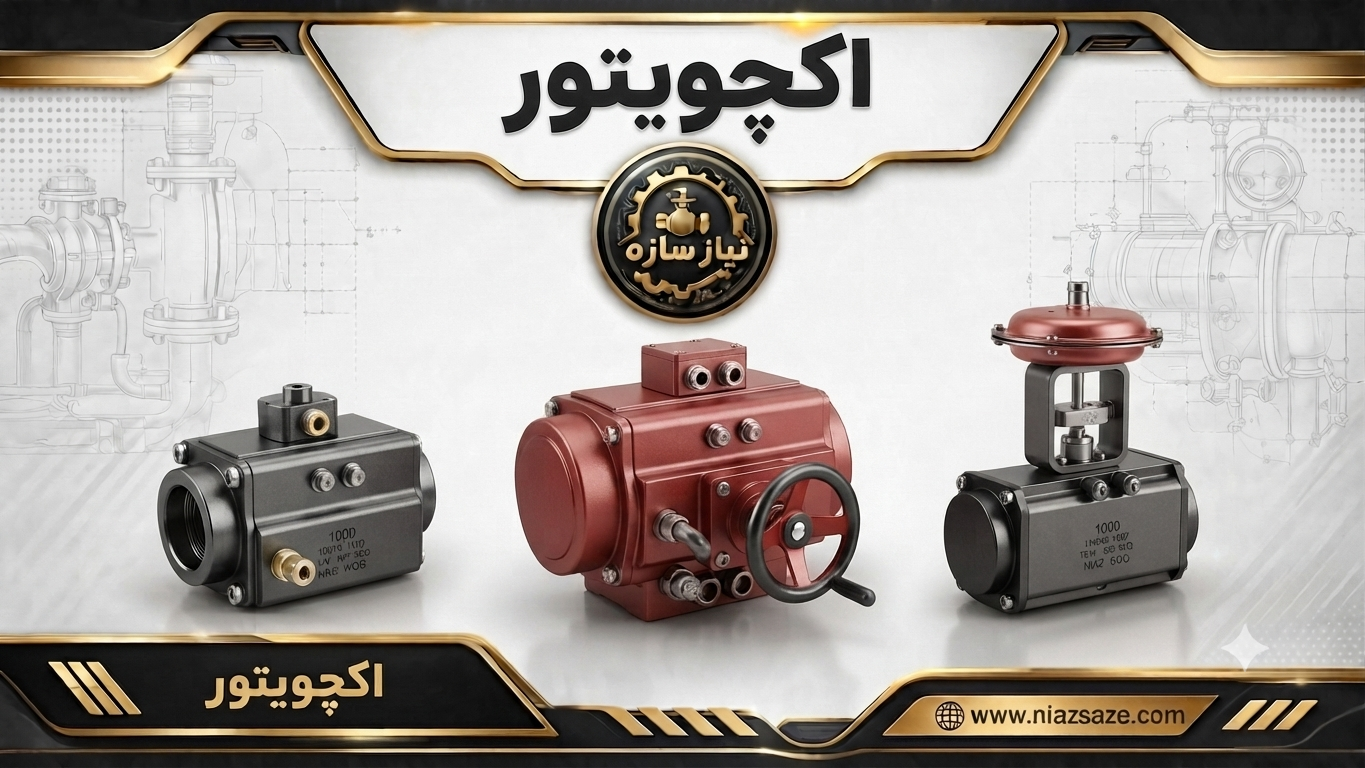

اکچویتور یکی از مهمترین تجهیزات مورد استفاده در سیستمهای اتوماسیون صنعتی است که وظیفه تبدیل انرژی ورودی به حرکت مکانیکی را بر عهده دارد. این تجهیز با دریافت فرمان از سیستم کنترل، PLC یا اپراتور، باعث باز و بسته شدن یا تنظیم موقعیت شیرآلات صنعتی میشود و نقش بسیار مهمی در کنترل جریان سیالات در صنایع مختلف ایفا میکند.
در بسیاری از خطوط صنعتی که انتقال گاز، آب، بخار، مواد شیمیایی، نفت و سایر سیالات انجام میشود، استفاده از شیرآلات به تنهایی برای مدیریت فرآیند کافی نیست. در این شرایط نیاز است که شیرها بتوانند به صورت خودکار، سریع و دقیق کنترل شوند. اکچویتور صنعتی دقیقاً برای همین هدف طراحی شده است و با نصب روی انواع شیرهای صنعتی مانند شیر توپی، شیر پروانهای، شیر کشویی، شیر گلوب و دیگر شیرآلات، امکان کنترل اتوماتیک جریان را فراهم میکند.
اکچویتور چیست؟
به زبان ساده، اکچویتور مانند نیروی محرک شیر عمل میکند. همانطور که یک اپراتور با چرخاندن دسته یک شیر دستی باعث تغییر وضعیت آن میشود، اکچویتور همین حرکت را به صورت خودکار و با استفاده از انرژی الکتریکی، هوای فشرده یا سایر منابع انرژی انجام میدهد.
اکچویتورها در صنایع مختلف به دلیل افزایش سرعت عملکرد، کاهش خطای انسانی، بالا بردن ایمنی و امکان کنترل از راه دور اهمیت زیادی پیدا کردهاند. امروزه تقریباً در تمام پروژههای بزرگ صنعتی مانند پالایشگاهها، پتروشیمیها، نیروگاهها، کارخانههای تولیدی، صنایع غذایی، دارویی و تأسیسات آب و فاضلاب از انواع اکچویتور استفاده میشود.
نیاز سازه فروش تخصصی انواع اکچویتور . اکچویتور برقی و اکچویتور پنوماتیک
اکچویتور چگونه کار میکند؟
عملکرد اکچویتور بر اساس تبدیل انرژی به حرکت است. انرژی ورودی میتواند به شکل برق، هوای فشرده یا هیدرولیک باشد. این انرژی توسط مکانیزم داخلی اکچویتور به نیروی چرخشی یا خطی تبدیل میشود و سپس این نیرو به شفت شیر منتقل شده و باعث تغییر وضعیت شیر میشود.
برای مثال در یک شیر توپی، اکچویتور باید بتواند محور شیر را معمولاً به اندازه ۹۰ درجه بچرخاند تا شیر از حالت باز به بسته یا برعکس تغییر کند. در شیرهای خطی مانند شیرهای کشویی یا گلوب، حرکت مورد نیاز به صورت رفت و برگشتی است و اکچویتور باید نیروی خطی تولید کند.
به همین دلیل اکچویتورها بر اساس نوع حرکت به دو گروه اصلی تقسیم میشوند:
- اکچویتور ربع گرد (Quarter Turn)
- اکچویتور خطی (Linear Actuator)
اکچویتورهای ربع گرد بیشتر برای شیرهایی مانند شیر توپی و شیر پروانهای استفاده میشوند، زیرا این شیرها با چرخش ۹۰ درجهای باز و بسته میشوند. در مقابل، اکچویتورهای خطی برای شیرهایی که نیاز به حرکت مستقیم دارند کاربرد دارند.
اهمیت استفاده از اکچویتور در شیرآلات صنعتی
در سیستمهای صنعتی بزرگ، کنترل دستی شیرها مشکلات زیادی ایجاد میکند. بسیاری از شیرها در نقاطی نصب میشوند که دسترسی به آنها دشوار است یا شرایط محیطی اجازه حضور مداوم اپراتور را نمیدهد. همچنین در فرآیندهایی که نیاز به واکنش سریع وجود دارد، باز و بسته کردن دستی شیرها امکانپذیر نیست.
استفاده از اکچویتور صنعتی مزایای زیادی دارد:
- امکان کنترل از راه دور شیرآلات
- افزایش سرعت باز و بسته شدن شیر
- کاهش خطای انسانی
- افزایش ایمنی کارکنان
- قابلیت اتصال به سیستمهای اتوماسیون
- کنترل دقیقتر فرآیند
- مناسب برای محیطهای خطرناک
برای مثال در خطوط انتقال مواد قابل اشتعال یا مواد شیمیایی، استفاده از اکچویتور ضد انفجار باعث میشود کنترل شیر بدون حضور مستقیم نیروی انسانی در محیط خطرناک انجام شود.
ارتباط اکچویتور با شیرآلات صنعتی
اکچویتور به تنهایی یک تجهیز کنترلی کامل محسوب نمیشود، بلکه معمولاً به عنوان محرک روی شیر صنعتی نصب میشود. انتخاب صحیح اکچویتور کاملاً وابسته به نوع شیر، میزان گشتاور مورد نیاز، فشار کاری، شرایط محیطی و نوع سیال است.
برای نمونه:
- شیر توپی معمولاً به اکچویتور ربع گرد نیاز دارد.
- شیر پروانهای اغلب با اکچویتور پنوماتیک یا برقی ربع گرد تجهیز میشود.
- شیرهای کشویی و گلوب بیشتر با اکچویتورهای خطی یا موتورایز کنترل میشوند.
به همین دلیل هنگام انتخاب اکچویتور باید مشخصات شیر به طور کامل بررسی شود تا تجهیز انتخاب شده توانایی عملکرد صحیح و طول عمر مناسب را داشته باشد.
نقش اکچویتور در اتوماسیون صنعتی
یکی از مهمترین دلایل گسترش استفاده از اکچویتورها، حرکت صنایع به سمت اتوماسیون و کنترل هوشمند است. امروزه بسیاری از کارخانهها و واحدهای صنعتی از سیستمهای کنترل مرکزی استفاده میکنند که در آنها وضعیت تجهیزات مختلف به صورت لحظهای بررسی میشود.
اکچویتورهای مدرن قابلیت اتصال به سیستمهای کنترلی را دارند و میتوانند اطلاعاتی مانند:
- وضعیت باز یا بسته بودن شیر
- موقعیت شفت
- خطاهای عملکرد
- میزان فشار یا شرایط کاری
را به سیستم کنترل ارسال کنند.
این ویژگی باعث شده است که اکچویتور به یکی از اجزای اصلی در طراحی خطوط صنعتی مدرن تبدیل شود.
بررسی فنی اکچویتور صنعتی
اکچویتور صنعتی یک تجهیز دقیق و مهندسیشده است که برای عملکرد مطمئن در شرایط مختلف کاری طراحی میشود. برخلاف تصور عمومی، انتخاب اکچویتور فقط بر اساس نوع شیر انجام نمیشود؛ بلکه پارامترهای فنی متعددی مانند میزان گشتاور مورد نیاز، نوع حرکت، فشار کاری، شرایط محیطی، نوع سیال و استانداردهای پروژه در انتخاب آن تأثیر دارند.
در پروژههای صنعتی، انتخاب اشتباه اکچویتور میتواند باعث عملکرد ناقص شیر، کاهش عمر تجهیزات، افزایش هزینههای تعمیرات و حتی ایجاد خطرات ایمنی شود. به همین دلیل شناخت ساختار و مشخصات فنی اکچویتور قبل از خرید اهمیت زیادی دارد.
ساختار و اجزای اصلی اکچویتور
هر اکچویتور از مجموعهای از قطعات مکانیکی و کنترلی تشکیل شده است که در کنار یکدیگر انرژی ورودی را به حرکت قابل استفاده برای شیر تبدیل میکنند.
مهمترین اجزای اکچویتور عبارتاند از:
بدنه اکچویتور
بدنه، بخش محافظ اصلی تجهیزات داخلی است و باید مقاومت کافی در برابر ضربه، خوردگی، رطوبت و شرایط محیطی داشته باشد.
جنس بدنه اکچویتورها معمولاً شامل موارد زیر است:
- آلومینیوم
- فولاد
- استیل ضدزنگ
اکچویتورهای آلومینیومی به دلیل وزن کمتر و مقاومت مناسب، کاربرد گستردهای در مدلهای پنوماتیک دارند. در محیطهایی که احتمال خوردگی، رطوبت بالا یا تماس با مواد خورنده وجود دارد، استفاده از اکچویتورهای استیل گزینه مناسبتری است.
سیستم انتقال نیرو
وظیفه اصلی اکچویتور انتقال نیروی تولیدشده به محور شیر است. این بخش در مدلهای مختلف متفاوت طراحی میشود.
در اکچویتورهای پنوماتیک معمولاً از مکانیزمهایی مانند:
- رک اند پینیون (Rack & Pinion)
- اسکاچ یوک (Scotch Yoke)
استفاده میشود.
در اکچویتورهای برقی، موتور الکتریکی به همراه گیربکس وظیفه تولید و انتقال گشتاور را بر عهده دارد.
شفت خروجی
شفت خروجی قسمتی است که مستقیماً به شیر متصل میشود. طراحی این بخش باید با نوع شیر هماهنگ باشد.
برای مثال:
- شیرهای توپی نیاز به حرکت چرخشی ۹۰ درجه دارند.
- شیرهای پروانهای معمولاً به حرکت ربع گرد نیاز دارند.
- شیرهای خطی نیازمند حرکت رفت و برگشتی هستند.
سیستم کنترل و تجهیزات جانبی
بسیاری از اکچویتورهای صنعتی به تجهیزات جانبی مجهز میشوند تا کنترل دقیقتری داشته باشند.
مهمترین تجهیزات جانبی شامل:
- لیمیت سوئیچ
- پوزیشنر
- شیر برقی (Solenoid Valve)
- کنترلرهای هوشمند
- نمایشگر موقعیت
- سنسورهای کنترلی
است.
این تجهیزات باعث میشوند اکچویتور بتواند علاوه بر باز و بسته کردن شیر، اطلاعات دقیقتری از وضعیت عملکرد سیستم ارائه دهد.
گشتاور اکچویتور (Torque) چیست؟
یکی از مهمترین پارامترها در انتخاب اکچویتور، میزان گشتاور خروجی آن است.
گشتاور به نیروی چرخشی گفته میشود که اکچویتور برای حرکت دادن محور شیر تولید میکند. اگر گشتاور اکچویتور کمتر از مقدار مورد نیاز شیر باشد، شیر بهدرستی باز یا بسته نمیشود و ممکن است تجهیزات آسیب ببینند.
عوامل مؤثر بر میزان گشتاور مورد نیاز عبارتاند از:
- سایز شیر
- فشار کاری خط
- نوع سیال
- دمای کاری
- نوع آببندی شیر
- اصطکاک داخلی شیر
برای مثال یک شیر توپی بزرگ که در خط انتقال سیال با فشار بالا نصب شده است، نسبت به یک شیر کوچک آب با فشار پایین، به اکچویتور قدرتمندتری نیاز دارد.
به همین دلیل در انتخاب اکچویتور صنعتی همیشه باید مقدار گشتاور مورد نیاز شیر با توان خروجی اکچویتور مقایسه شود.
اکچویتور ربع گرد و خطی
اکچویتورها از نظر نوع حرکت به دو گروه اصلی تقسیم میشوند:
اکچویتور ربع گرد (Quarter Turn Actuator)
این نوع اکچویتور برای شیرهایی استفاده میشود که با چرخش ۹۰ درجهای باز و بسته میشوند.
مهمترین کاربردها:
- شیر توپی
- شیر پروانهای
- شیر پلاگ
اکچویتورهای ربع گرد معمولاً دارای سرعت عملکرد بالا هستند و در صنایع مختلف کاربرد فراوانی دارند.
اکچویتور خطی (Linear Actuator)
در این مدل حرکت خروجی به صورت مستقیم و رفت و برگشتی است.
کاربردهای اصلی:
- شیر کشویی
- شیر گلوب
- شیرهای کنترلی
اکچویتور خطی برای سیستمهایی مناسب است که نیاز به کنترل دقیق میزان باز شدن شیر دارند.
درجه حفاظت IP در اکچویتور
یکی از مشخصات مهم در انتخاب اکچویتور، درجه حفاظت بدنه در برابر نفوذ گردوغبار و آب است.
این استاندارد با عبارت IP مشخص میشود.
اکچویتور IP67
این مدل مقاومت مناسبی در برابر گردوغبار دارد و میتواند در برابر تماس موقت با آب محافظت شود.
کاربرد:
- محیطهای صنعتی عمومی
- فضای باز
- خطوط تولید معمولی
اکچویتور IP68
مدل IP68 دارای حفاظت بالاتری نسبت به IP67 است و برای شرایط سختتر محیطی استفاده میشود.
کاربرد:
- محیطهای مرطوب
- صنایع دریایی
- تأسیسات بیرونی
- مناطق با احتمال تماس زیاد با آب
اکچویتور ضد انفجار
در برخی صنایع مانند نفت، گاز و پتروشیمی احتمال وجود گازهای قابل اشتعال وجود دارد. در این محیطها استفاده از تجهیزات معمولی میتواند خطرناک باشد.
اکچویتور ضد انفجار (Explosion Proof Actuator) برای چنین شرایطی طراحی شده است.
ویژگیهای این نوع اکچویتور:
- بدنه مقاومتر
- طراحی ایمن برای محیطهای خطرناک
- جلوگیری از ایجاد جرقه یا افزایش ریسک انفجار
- مناسب مناطق دارای گازهای قابل اشتعال
استانداردهای مهم اکچویتور صنعتی
اکچویتورهای مورد استفاده در پروژههای صنعتی باید مطابق استانداردهای مشخصی تولید شوند.
برخی استانداردهای مهم عبارتاند از:
- استاندارد ISO 5211 برای اتصال اکچویتور به شیر
- استاندارد IEC برای تجهیزات الکتریکی
- استاندارد ATEX برای محیطهای انفجاری
- استاندارد NEMA برای حفاظت تجهیزات
رعایت این استانداردها باعث افزایش اطمینان، ایمنی و هماهنگی بین اکچویتور و شیر صنعتی میشود.
شرایط کاری مؤثر در انتخاب اکچویتور
برای انتخاب صحیح اکچویتور باید شرایط واقعی محل نصب بررسی شود.
موارد مهم:
دمای کاری
اکچویتور باید توانایی عملکرد در محدوده دمایی پروژه را داشته باشد.
محیط نصب
در محیطهای:
- مرطوب
- خورنده
- پر از گردوغبار
- دارای مواد شیمیایی
باید مدل مناسب انتخاب شود.
نوع انرژی در دسترس

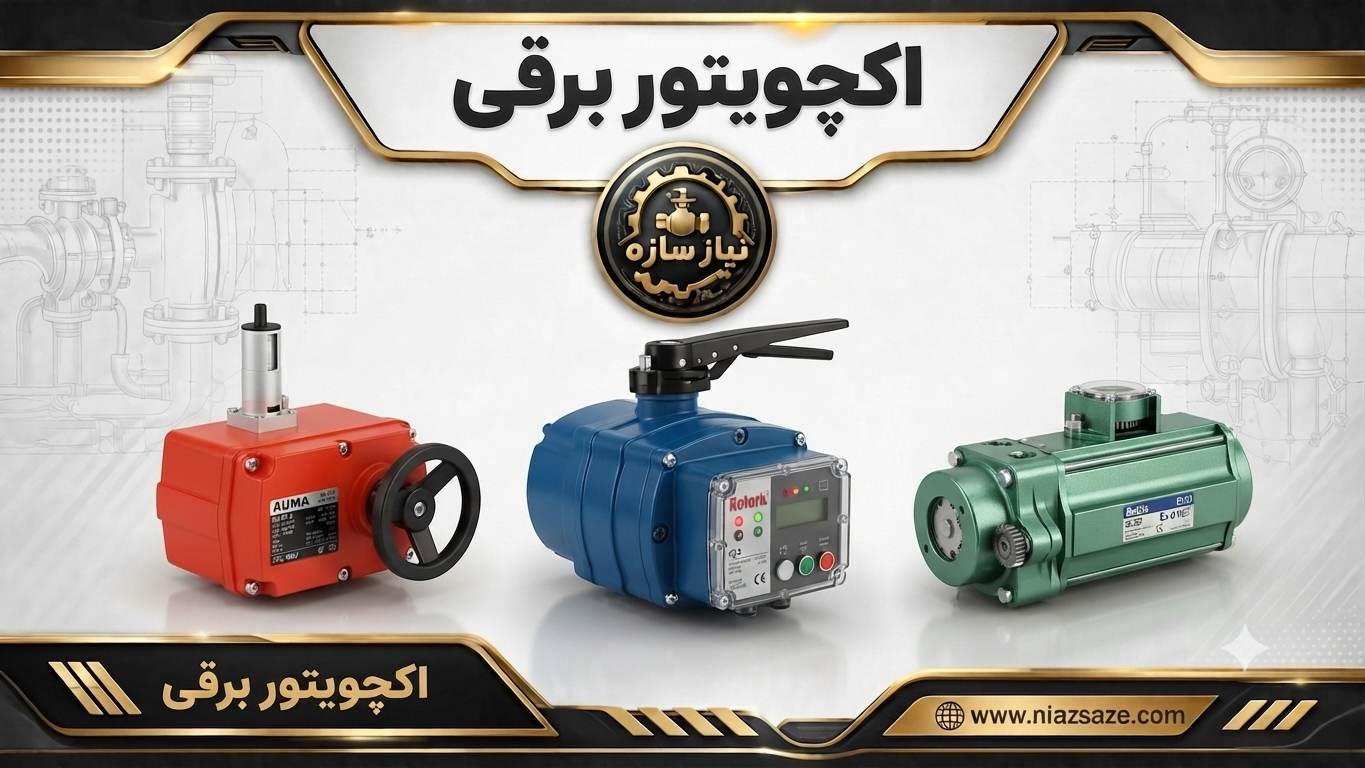

اگر برق در محل وجود داشته باشد، اکچویتور برقی میتواند گزینه مناسبی باشد. در محیطهایی که سیستم هوای فشرده وجود دارد، اکچویتور پنوماتیک انتخاب رایجتری است.

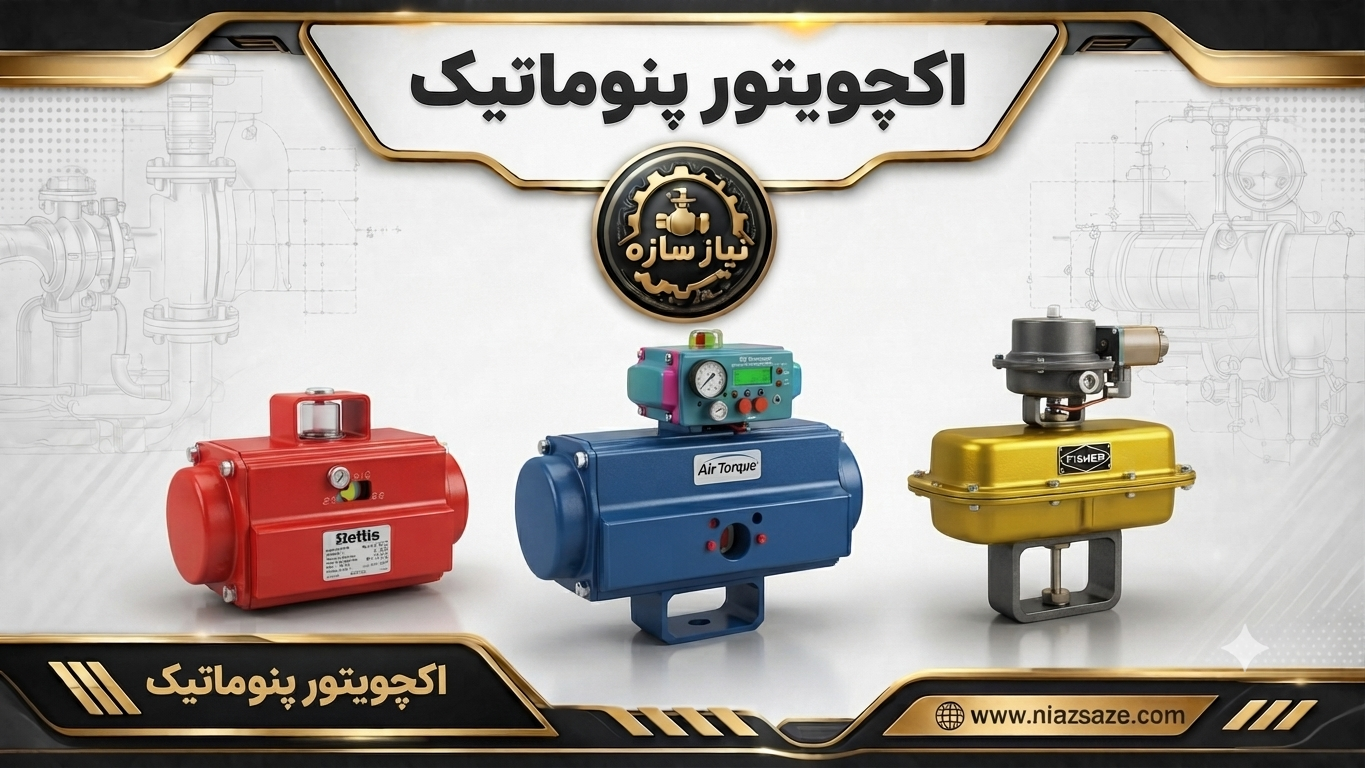

انواع اکچویتور پنوماتیک
اکچویتورهای پنوماتیک به دلیل سرعت عملکرد بالا، قابلیت اطمینان مناسب و امکان استفاده در محیطهای صنعتی مختلف، یکی از پرمصرفترین انواع اکچویتور در صنایع محسوب میشوند. این تجهیزات با استفاده از هوای فشرده تولیدشده توسط کمپرسور، نیروی لازم برای حرکت شیر را ایجاد میکنند.
در مجموعه نیاز سازه اکچویتورهای پنوماتیک بر اساس نوع عملکرد، مکانیزم داخلی، کاربرد، جنس بدنه و تجهیزات جانبی دستهبندی میشوند تا انتخاب مدل مناسب برای هر پروژه صنعتی دقیقتر انجام شود.
اکچویتور پنوماتیک شیر توپی
شیر توپی یکی از پرکاربردترین شیرهای صنعتی است که برای کنترل سریع جریان سیالات استفاده میشود. به دلیل عملکرد چرخشی این شیر، معمولاً از اکچویتورهای پنوماتیک ربع گرد برای آن استفاده میشود.
اکچویتور پنوماتیک شیر توپی با ایجاد چرخش ۹۰ درجهای باعث تغییر وضعیت توپ داخلی شیر شده و مسیر عبور سیال را باز یا بسته میکند.
کاربردهای این ترکیب:
- خطوط انتقال نفت و گاز
- پتروشیمی
- صنایع شیمیایی
- خطوط آب و بخار
- سیستمهای فرآیندی
در انتخاب اکچویتور مناسب برای شیر توپی باید پارامترهایی مانند سایز شیر، فشار کاری، نوع سیال و گشتاور مورد نیاز بررسی شود.
اکچویتور پنوماتیک شیر پروانهای
شیرهای پروانهای به دلیل وزن مناسب، قیمت اقتصادی و قابلیت استفاده در سایزهای بزرگ، در بسیاری از صنایع استفاده میشوند.
اکچویتور پنوماتیک شیر پروانهای معمولاً به صورت ربع گرد طراحی میشود و وظیفه چرخاندن محور دیسک شیر را بر عهده دارد.
مزایای استفاده از این ترکیب:
- سرعت بالای باز و بسته شدن
- مناسب برای خطوط بزرگ
- قابلیت اتصال به سیستمهای اتوماتیک
- عملکرد مطمئن در فرآیندهای صنعتی
این مدل در صنایع آب و فاضلاب، نیروگاهها، صنایع غذایی و خطوط انتقال سیالات کاربرد زیادی دارد.
اکچویتور پنوماتیک تک اثر (Single Acting)
اکچویتور پنوماتیک تک اثر یکی از مدلهای پرکاربرد در سیستمهای صنعتی است که علاوه بر فشار هوا، دارای مکانیزم فنر داخلی نیز میباشد.
در این مدل:
- هوای فشرده باعث حرکت اکچویتور میشود.
- هنگام قطع هوا، فنر داخلی باعث برگشت اکچویتور به وضعیت اولیه میشود.
به همین دلیل مدلهای تک اثر معمولاً برای شرایطی استفاده میشوند که در زمان قطع انرژی، نیاز به قرار گرفتن شیر در وضعیت ایمن وجود دارد.
کاربردها:
- سیستمهای ایمنی
- خطوط حساس فرآیندی
- تجهیزات نفت و گاز
- سیستمهای قطع اضطراری
اکچویتور پنوماتیک دو اثر (Double Acting)
در اکچویتور پنوماتیک دو اثر، حرکت رفت و برگشت هر دو توسط هوای فشرده انجام میشود.
یعنی:
- ورود هوا باعث باز شدن شیر میشود.
- ورود هوا از مسیر دیگر باعث بسته شدن شیر میشود.
مزایای این مدل:
- قدرت خروجی بیشتر
- کنترل بهتر حرکت
- مناسب برای کاربردهای صنعتی مداوم
اکچویتورهای دو اثر در بسیاری از شیرهای توپی و پروانهای صنعتی استفاده میشوند.
در نیاز سازه هنگام انتخاب بین مدل تک اثر و دو اثر، شرایط کاری، نیاز ایمنی و نحوه عملکرد سیستم بررسی میشود.
اکچویتور پنوماتیک ربع گرد
اکچویتور ربع گرد پنوماتیک برای شیرهایی استفاده میشود که با چرخش ۹۰ درجهای کار میکنند.
مهمترین کاربردها:
- شیر توپی
- شیر پروانهای
- شیر پلاگ
این مدلها معمولاً دارای ساختار فشرده هستند و سرعت عملکرد بالایی دارند.
اکچویتور پنوماتیک خطی
اکچویتورهای خطی برای ایجاد حرکت مستقیم طراحی شدهاند.
این مدلها بیشتر در شیرهایی استفاده میشوند که نیاز به حرکت رفت و برگشتی دارند.
کاربرد:
- شیر کشویی
- شیر گلوب
- شیرهای کنترلی
در فرآیندهایی که کنترل دقیق جریان اهمیت دارد، اکچویتور خطی انتخاب مناسبی است.
اکچویتور پنوماتیک رک اند پینیون (Rack & Pinion)
مکانیزم رک اند پینیون یکی از رایجترین طراحیها در اکچویتورهای پنوماتیک ربع گرد است.
در این سیستم:
- حرکت خطی پیستونها
- به حرکت چرخشی شفت خروجی
تبدیل میشود.
مزایای این نوع:
- طراحی ساده
- وزن مناسب
- سرعت عملکرد بالا
- تعمیر و نگهداری آسان
این مدل بیشتر برای شیرهای توپی و پروانهای استفاده میشود.
اکچویتور پنوماتیک اسکاچ یوک (Scotch Yoke)
مکانیزم اسکاچ یوک یکی دیگر از روشهای تبدیل حرکت در اکچویتورهای پنوماتیک است.
این طراحی معمولاً برای کاربردهایی که نیاز به گشتاور بالا دارند استفاده میشود.
مزایا:
- تولید گشتاور زیاد
- مناسب شیرهای بزرگ
- عملکرد مناسب در فشارهای بالا
در پروژههای سنگین صنعتی مانند نفت، گاز و پتروشیمی، این نوع اکچویتور کاربرد زیادی دارد.
اکچویتور پنوماتیک ضد انفجار
در محیطهایی که خطر انفجار وجود دارد، استفاده از تجهیزات استاندارد اهمیت زیادی دارد.
اکچویتور پنوماتیک ضد انفجار برای محیطهایی طراحی شده است که احتمال وجود:
- گازهای قابل اشتعال
- بخارات شیمیایی
- مواد خطرناک
وجود دارد.
کاربردها:
- پالایشگاهها
- پتروشیمی
- صنایع نفت و گاز
- واحدهای فرآیندی حساس
اکچویتور پنوماتیک فنردار و برگشت فنری
اکچویتور پنوماتیک فنردار دارای سیستم برگشت مکانیکی است که در زمان قطع فشار هوا، موقعیت شیر را تغییر میدهد.
این ویژگی در سیستمهایی که ایمنی اهمیت بالایی دارد بسیار مهم است.
مدلهای برگشت فنری معمولاً برای موارد زیر استفاده میشوند:
- قطع اضطراری جریان
- سیستمهای حفاظتی
- خطوط حساس
اکچویتور پنوماتیک با شیر برقی (Solenoid Valve)
برای کنترل خودکار اکچویتورهای پنوماتیک، معمولاً از شیر برقی استفاده میشود.
شیر برقی وظیفه دارد مسیر ورود و خروج هوا را کنترل کند.
ترکیب اکچویتور پنوماتیک با شیر برقی باعث میشود سیستم بتواند از طریق کنترلر یا PLC فرمان دریافت کند.
اکچویتور پنوماتیک با پوزیشنر
پوزیشنر یکی از تجهیزات مهم برای کنترل دقیق موقعیت اکچویتور است.
در کاربردهایی که فقط باز و بسته شدن شیر کافی نیست و نیاز به تنظیم درصد باز بودن شیر وجود دارد، استفاده از پوزیشنر ضروری است.
کاربرد:
- شیرهای کنترلی
- فرآیندهای دقیق صنعتی
- خطوط تولید حساس
اکچویتور پنوماتیک با لیمیت سوئیچ
لیمیت سوئیچ برای تشخیص موقعیت باز یا بسته بودن شیر استفاده میشود.
این تجهیز اطلاعات وضعیت شیر را به سیستم کنترل ارسال میکند.
مزایا:
- افزایش کنترل فرآیند
- تشخیص دقیق وضعیت شیر
- افزایش ایمنی سیستم
اکچویتور پنوماتیک NAMUR
استاندارد NAMUR یکی از استانداردهای رایج برای نصب تجهیزات جانبی روی اکچویتورهای پنوماتیک است.
این استاندارد باعث میشود نصب شیرهای برقی، پوزیشنرها و تجهیزات کنترلی سریعتر و هماهنگتر انجام شود.
اکچویتور پنوماتیک ۹۰ درجه و ۱۸۰ درجه
زاویه عملکرد اکچویتور یکی از مشخصات مهم آن است.
اکچویتور ۹۰ درجه:
- مناسب شیرهای توپی و پروانهای
اکچویتور ۱۸۰ درجه:
- برای کاربردهایی که نیاز به زاویه چرخش بیشتر وجود دارد
انتخاب زاویه مناسب باید مطابق طراحی شیر انجام شود.
اکچویتور پنوماتیک استیل و آلومینیومی
جنس بدنه اکچویتور تأثیر مستقیمی بر مقاومت آن در شرایط محیطی دارد.
اکچویتور پنوماتیک آلومینیومی
ویژگیها:
- وزن کم
- مقاومت مناسب
- استفاده گسترده در صنایع عمومی
اکچویتور پنوماتیک استیل
ویژگیها:
- مقاومت بالا در برابر خوردگی
- مناسب صنایع حساس
- مناسب محیطهای مرطوب و خورنده

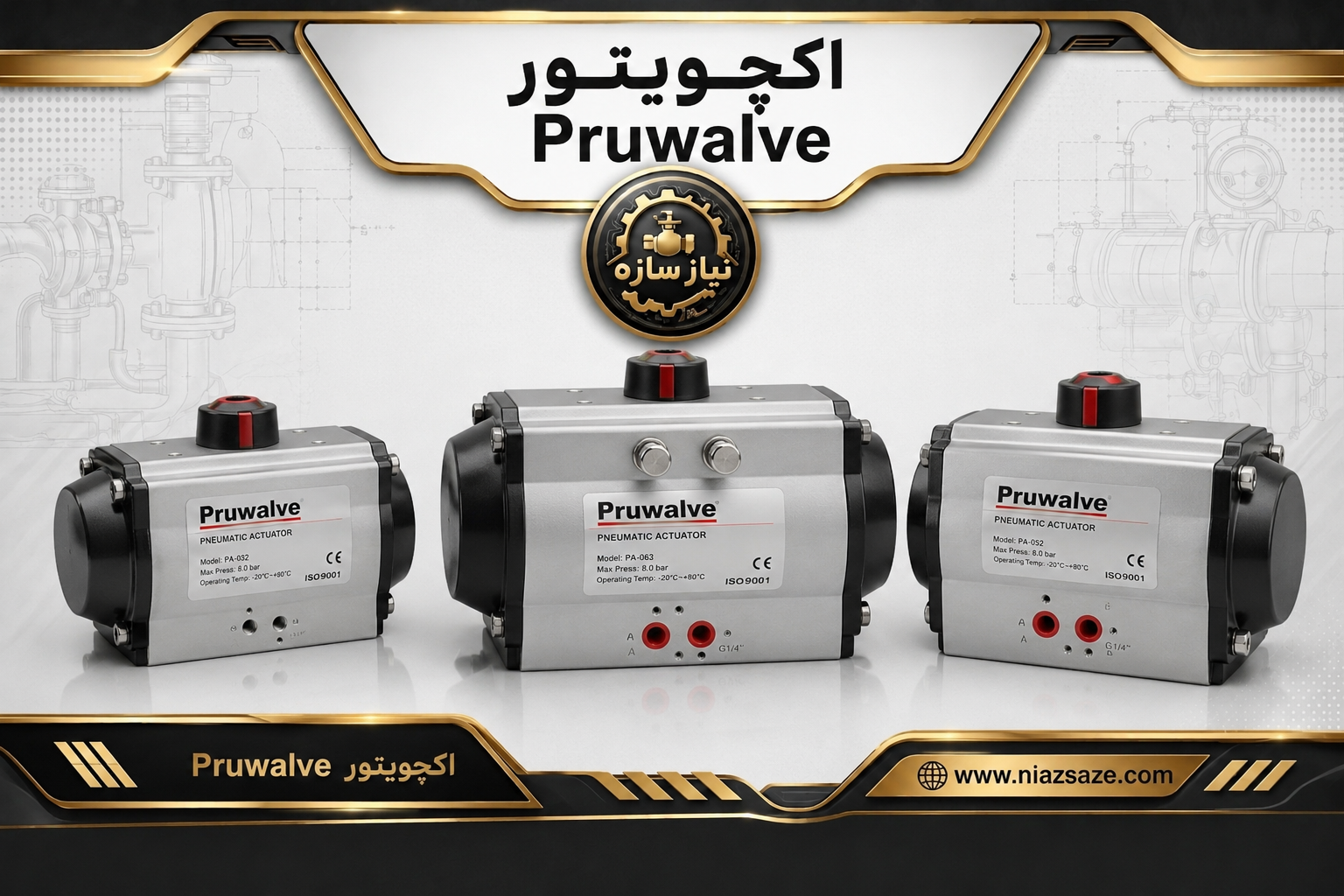

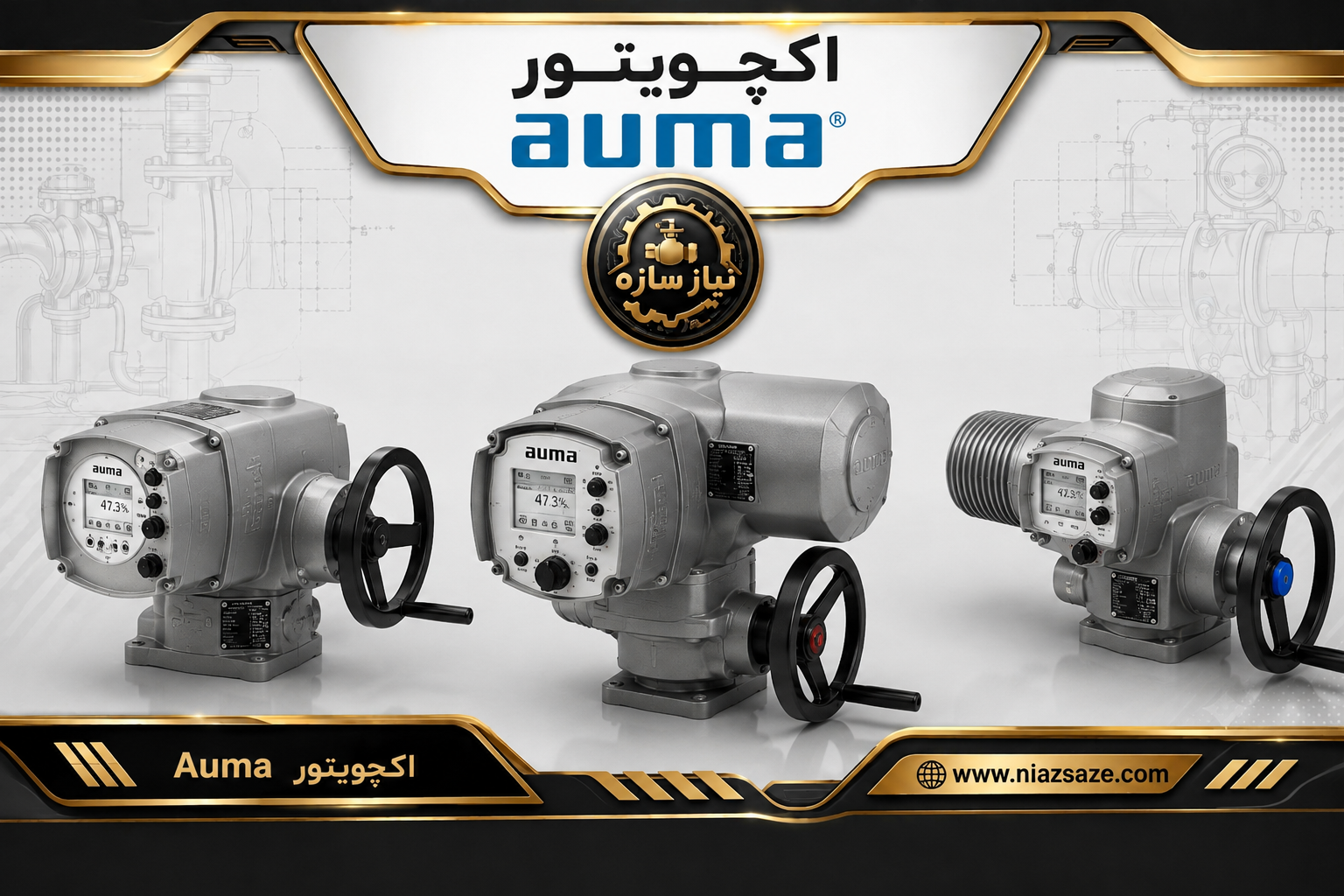

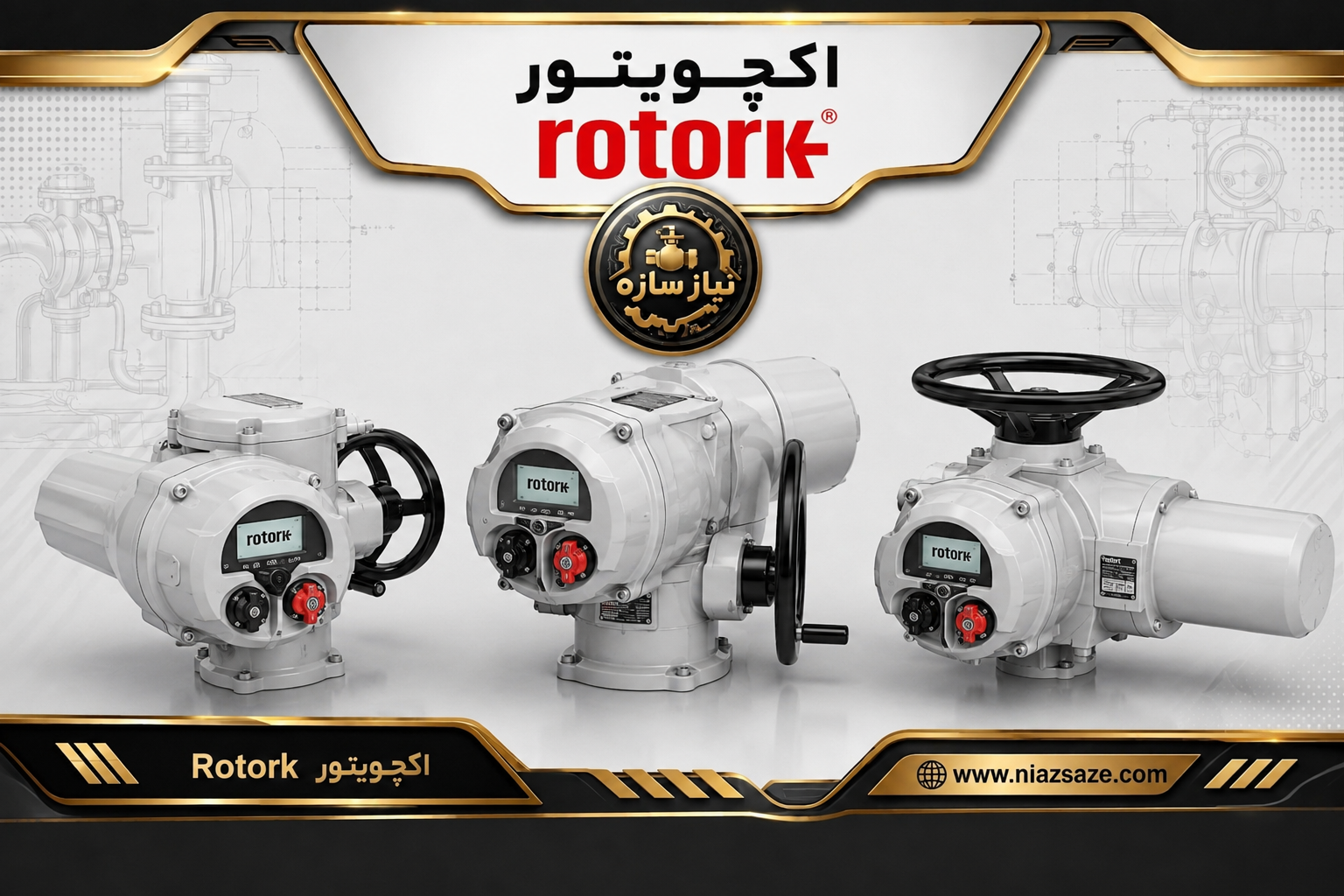

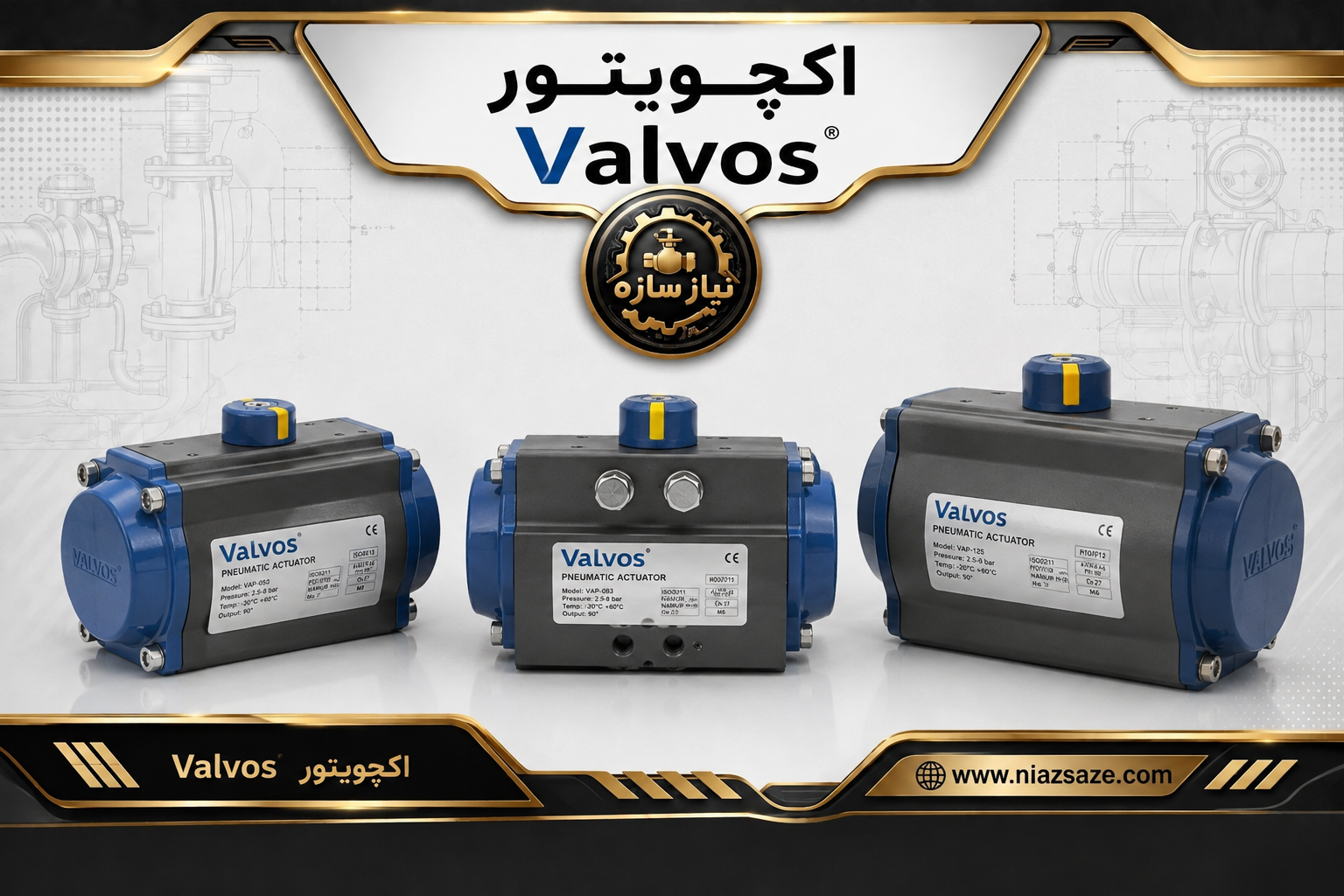

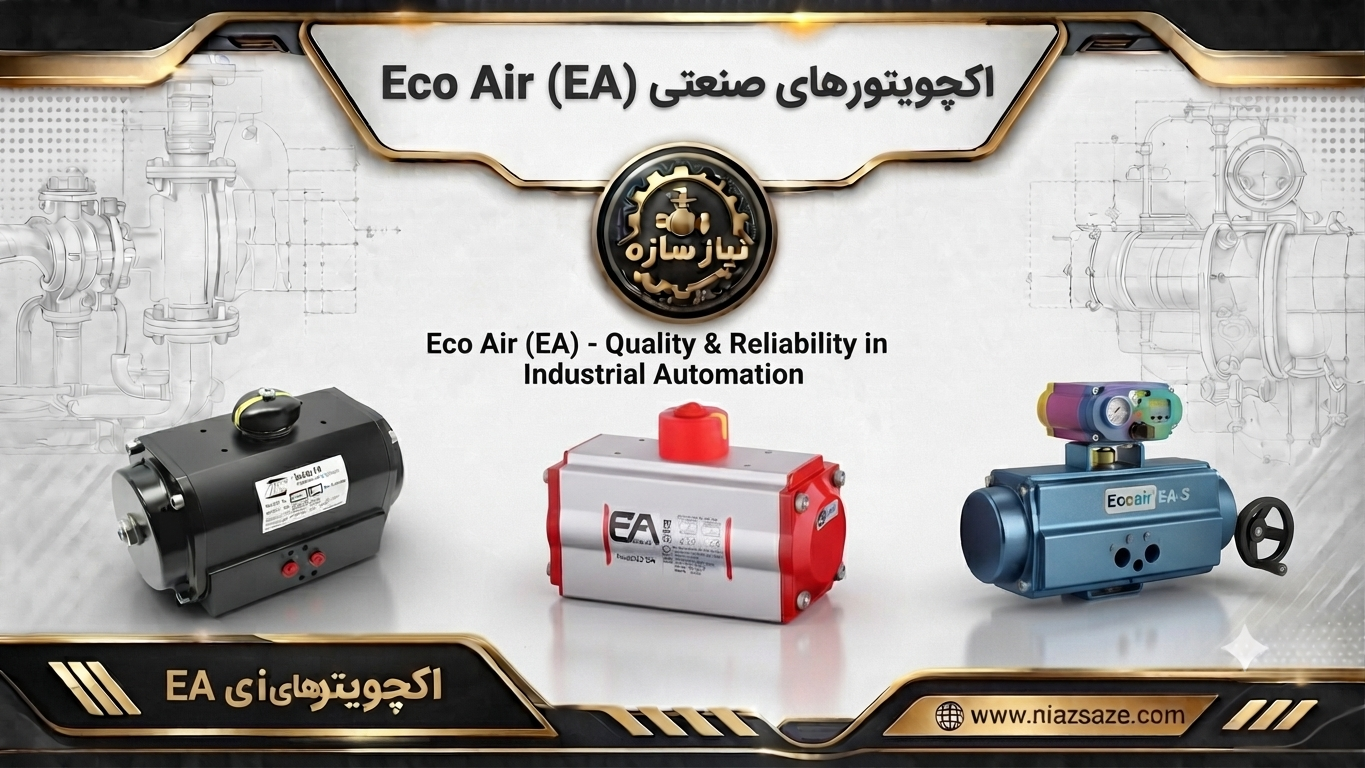

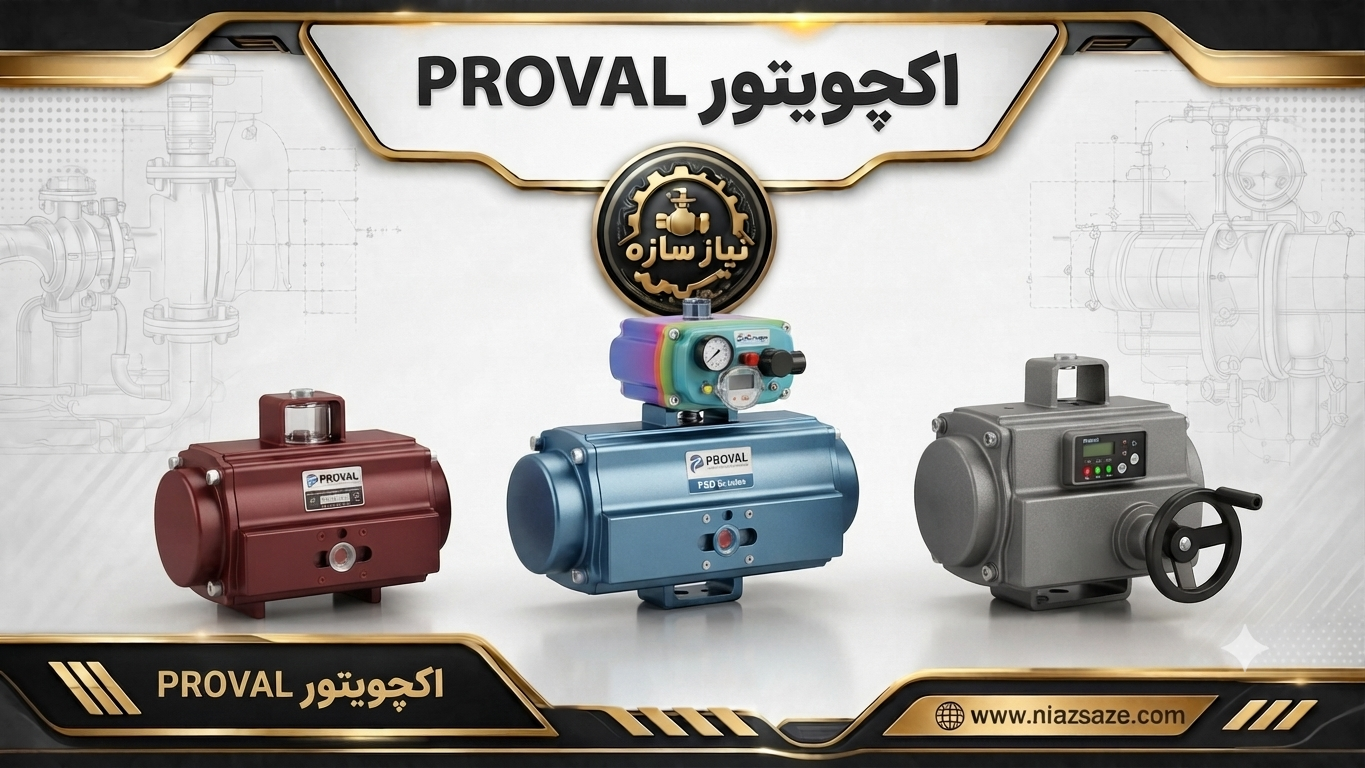

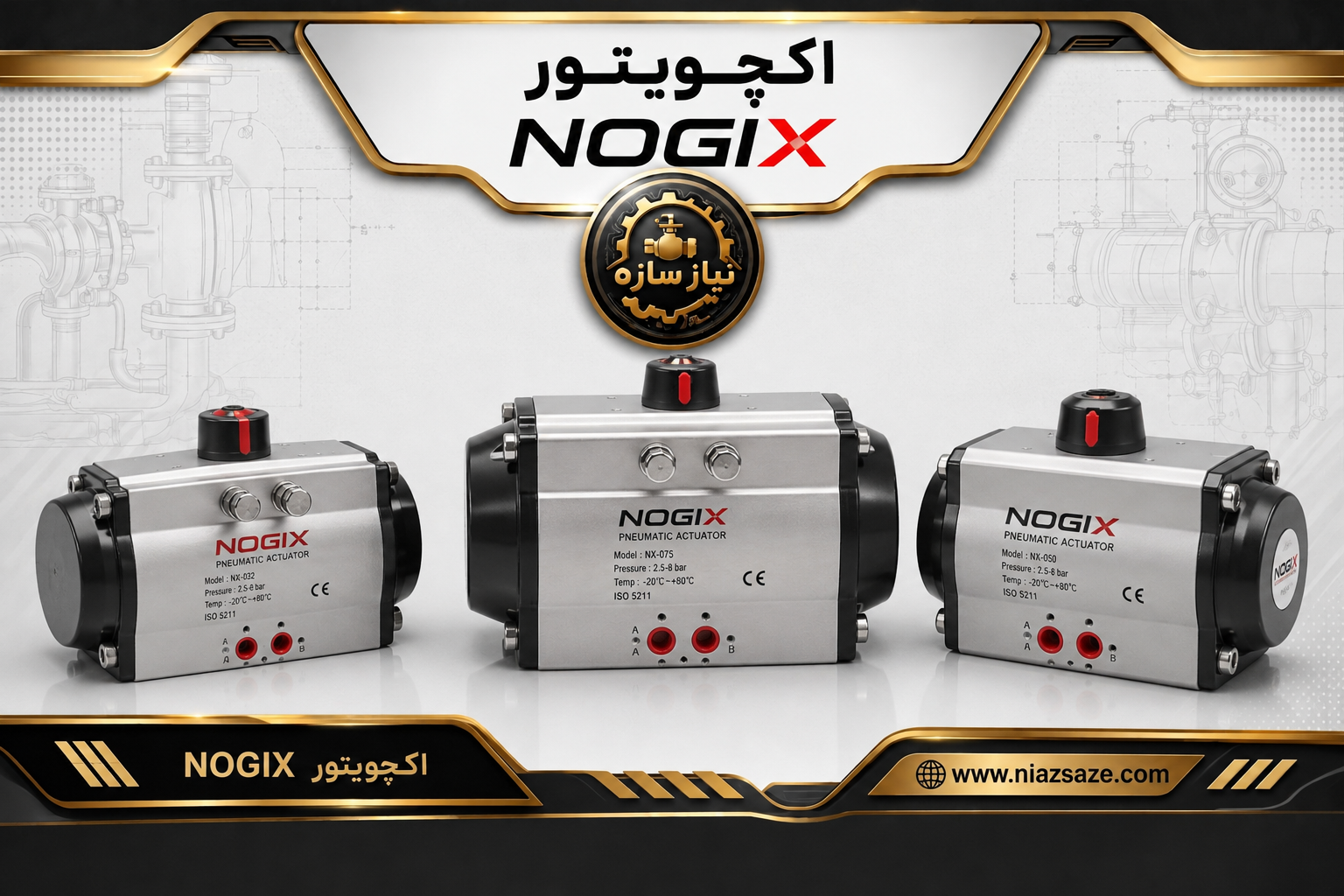

برندهای اکچویتور صنعتی
انتخاب برند مناسب اکچویتور یکی از عوامل مهم در افزایش طول عمر تجهیزات، کاهش هزینههای تعمیرات و اطمینان از عملکرد صحیح شیرآلات صنعتی است. اکچویتورهایی که در پروژههای صنعتی استفاده میشوند باید علاوه بر کیفیت ساخت، با شرایط کاری، نوع شیر و استانداردهای پروژه هماهنگ باشند.
در مجموعه نیاز سازه انتخاب اکچویتور صرفاً بر اساس نام برند انجام نمیشود؛ بلکه مشخصات فنی مانند گشتاور خروجی، نوع عملکرد، شرایط محیطی، کلاس حفاظتی و نوع شیر بررسی میشود تا مناسبترین گزینه برای هر کاربرد صنعتی پیشنهاد شود.
برندهای مختلفی در زمینه تولید اکچویتورهای صنعتی فعالیت دارند که هرکدام در بخشهایی از صنعت کاربرد گستردهای پیدا کردهاند.
اکچویتور Auma
یکی از شناختهشدهترین برندهای تولیدکننده اکچویتور صنعتی در جهان است که محصولات آن در بسیاری از پروژههای بزرگ صنعتی مورد استفاده قرار میگیرد.
اکچویتورهای Auma به دلیل کیفیت ساخت، دقت عملکرد و قابلیت استفاده در پروژههای حساس شناخته میشوند.
مهمترین کاربردهای اکچویتور Auma:
- صنایع نفت و گاز
- نیروگاهها
- تصفیهخانهها
- خطوط انتقال سیالات
- پروژههای زیرساختی
انواع رایج:
- اکچویتور برقی Auma
- اکچویتور پنوماتیک Auma
اکچویتورهای برقی این برند معمولاً برای کنترل دقیق شیرهای صنعتی و سیستمهای اتوماسیون استفاده میشوند.
در نیاز سازه، هنگام معرفی و انتخاب اکچویتور Auma، مشخصاتی مانند نوع شیر، میزان گشتاور و شرایط نصب بررسی میشود تا تجهیز مناسب انتخاب شود.
اکچویتور Rotork
یکی دیگر از برندهای معتبر در زمینه تجهیزات کنترل جریان و اکچویتورهای صنعتی است.
محصولات Rotork در بسیاری از صنایع فرآیندی، نفت و گاز و تأسیسات صنعتی استفاده میشوند.
ویژگیهای اکچویتور Rotork:
- طراحی صنعتی مقاوم
- قابلیت کار در شرایط سخت
- تنوع مدلهای برقی و پنوماتیک
- مناسب پروژههای اتوماسیون
انواع:
- اکچویتور برقی Rotork
- اکچویتور پنوماتیک Rotork
این برند برای پروژههایی که نیاز به عملکرد مطمئن و طولانیمدت دارند، گزینهای شناختهشده محسوب میشود.
اکچویتور Proval
از برندهایی است که در زمینه تولید اکچویتورهای صنعتی، بهخصوص مدلهای پنوماتیک، شناخته میشود.
اکچویتورهای Proval معمولاً در سیستمهای کنترل شیرهای صنعتی مورد استفاده قرار میگیرند.
محصولات این برند شامل:
- اکچویتور پنوماتیک Proval
- اکچویتور برقی Proval
کاربردها:
- شیرهای توپی
- شیرهای پروانهای
- خطوط فرآیندی
اکچویتور Ecoair (EA)
اکچویتور Ecoair یا EA یکی از گزینههای مورد استفاده در سیستمهای اتوماسیون شیرآلات صنعتی است.
این برند در زمینه اکچویتورهای پنوماتیک و تجهیزات مرتبط با کنترل شیرها فعالیت دارد.
انواع:
- اکچویتور پنوماتیک Ecoair
- اکچویتور برقی Ecoair
ویژگیهای مهم:
- عملکرد سریع
- طراحی مناسب برای کاربردهای صنعتی
- قابلیت نصب تجهیزات جانبی مانند شیر برقی و لیمیت سوئیچ
اکچویتور Pruwalve
اکچویتورهای Pruwalve در دسته تجهیزات مورد استفاده برای کنترل اتوماتیک شیرآلات صنعتی قرار میگیرند.
محصولات این برند شامل:
- اکچویتور پنوماتیک Pruwalve
- اکچویتور برقی Pruwalve
این مدلها برای کاربردهایی مانند کنترل شیرهای ربع گرد و سیستمهای فرآیندی مورد استفاده قرار میگیرند.
اکچویتور Valvos
از برندهای فعال در حوزه تجهیزات شیرآلات و سیستمهای کنترل جریان است.
اکچویتورهای Valvos برای کاربردهای صنعتی مختلف طراحی شدهاند و در ترکیب با انواع شیرها مورد استفاده قرار میگیرند.
انواع:
- اکچویتور برقی Valvos
- اکچویتور پنوماتیک Valvos
اکچویتور Nogix
اکچویتور Nogix نیز در دسته تجهیزات کنترلی شیرآلات صنعتی قرار میگیرد.
محصولات این برند شامل:
- اکچویتور برقی Nogix
- اکچویتور پنوماتیک Nogix
این اکچویتورها برای کاربردهای عمومی و صنعتی در سیستمهای کنترل شیر استفاده میشوند.
کاربرد اکچویتور در صنایع مختلف
اکچویتورها تقریباً در تمام صنایعی که نیاز به کنترل اتوماتیک جریان دارند، استفاده میشوند.
صنایع نفت و گاز
در صنعت نفت و گاز، تعداد زیادی شیر در خطوط انتقال و واحدهای فرآیندی وجود دارد که کنترل آنها به تجهیزات دقیق نیاز دارد.
اکچویتورها در این صنعت برای:
- کنترل خطوط انتقال
- سیستمهای قطع اضطراری
- فرآیندهای پالایشگاهی
استفاده میشوند.
صنایع پتروشیمی
به دلیل وجود سیالات شیمیایی، فشارهای بالا و شرایط حساس، انتخاب اکچویتور مناسب در پتروشیمی اهمیت زیادی دارد.
مدلهای ضد انفجار و مقاوم در برابر شرایط سخت معمولاً در این صنایع استفاده میشوند.
نیروگاهها
در نیروگاهها برای کنترل جریان:
- آب
- بخار
- سوخت
- سیالات فرآیندی
از انواع اکچویتور استفاده میشود.
آب و فاضلاب
در تصفیهخانهها و خطوط انتقال آب، اکچویتورهای پنوماتیک و برقی برای کنترل شیرهای پروانهای و توپی کاربرد زیادی دارند.
صنایع غذایی و دارویی
در این صنایع علاوه بر عملکرد دقیق، رعایت استانداردهای بهداشتی اهمیت دارد.
انتخاب متریال مناسب مانند استیل و تجهیزات مقاوم در برابر خوردگی اهمیت زیادی دارد.
راهنمای انتخاب و خرید اکچویتور صنعتی
انتخاب اکچویتور مناسب نیازمند بررسی چندین عامل فنی است.
در نیاز سازه پیش از پیشنهاد محصول، معمولاً پارامترهای زیر بررسی میشود:
انتخاب بر اساس نوع شیر
اولین مرحله مشخص کردن نوع شیر است:
- شیر توپی
- شیر پروانهای
- شیر کشویی
- شیر گلوب
- شیرهای کنترلی
هر شیر به نوع خاصی از اکچویتور نیاز دارد.
انتخاب بر اساس گشتاور
میزان نیروی لازم برای حرکت شیر باید با توان اکچویتور هماهنگ باشد.
انتخاب اکچویتور ضعیف باعث عملکرد ناقص و انتخاب مدل بیش از حد قوی باعث افزایش هزینه خواهد شد.
انتخاب بر اساس نوع انرژی
اگر برق در محل نصب وجود داشته باشد:
اکچویتور برقی میتواند گزینه مناسبی باشد.
اگر سیستم هوای فشرده موجود باشد:
اکچویتور پنوماتیک معمولاً سرعت عملکرد بالاتری ارائه میدهد.
انتخاب بر اساس شرایط محیطی
شرایط محیط نصب اهمیت زیادی دارد:
- رطوبت
- گردوغبار
- مواد خورنده
- خطر انفجار
- فضای باز یا بسته
بر اساس این شرایط باید مدل مناسب مانند IP67، IP68 یا ضد انفجار انتخاب شود.
انتخاب تجهیزات جانبی
برای افزایش کنترل و دقت، ممکن است نیاز به تجهیزات جانبی باشد:
- شیر برقی
- پوزیشنر
- لیمیت سوئیچ
- کنترلر هوشمند
اکچویتور یکی از مهمترین تجهیزات در سیستمهای کنترل اتوماتیک شیرآلات صنعتی است که وظیفه تبدیل انرژی به حرکت مکانیکی و کنترل دقیق وضعیت شیر را بر عهده دارد. امروزه با توسعه اتوماسیون صنعتی، استفاده از اکچویتورهای برقی و پنوماتیک به بخش جداییناپذیر بسیاری از پروژههای صنعتی تبدیل شده است.
انتخاب اکچویتور مناسب تنها به قیمت یا برند محدود نمیشود، بلکه باید مجموعهای از عوامل فنی مانند نوع شیر، میزان گشتاور مورد نیاز، شرایط کاری، نوع سیال، فشار و دمای خط، محیط نصب و تجهیزات کنترلی بررسی شود.
همانطور که در این مقاله بررسی شد، اکچویتورها در مدلهای مختلفی مانند:
- اکچویتور برقی
- اکچویتور پنوماتیک
- اکچویتور ربع گرد
- اکچویتور خطی
- اکچویتور تک اثر
- اکچویتور دو اثر
- اکچویتور ضد انفجار
تولید و عرضه میشوند که هرکدام برای کاربرد مشخصی طراحی شدهاند.
در پروژههایی که نیاز به کنترل ساده باز و بسته شدن شیر وجود دارد، اکچویتورهای ON/OFF میتوانند انتخاب مناسبی باشند. در مقابل، برای فرآیندهایی که نیاز به تنظیم دقیق موقعیت شیر وجود دارد، استفاده از اکچویتورهای مدولار، پوزیشنرها و سیستمهای کنترلی پیشرفته اهمیت پیدا میکند.
در مجموعه نیاز سازه انواع اکچویتور صنعتی بر اساس کاربرد، برند و مشخصات فنی بررسی و تأمین میشود. هدف، ارائه راهکار مناسب برای انتخاب تجهیزی است که علاوه بر عملکرد صحیح، طول عمر بالا و هماهنگی کامل با سیستم شیرآلات صنعتی داشته باشد.
کارشناسان نیاز سازه با بررسی مشخصات پروژه، نوع شیر، شرایط کاری و نیازهای فنی، در انتخاب اکچویتور مناسب برای کاربردهای مختلف صنعتی مشاوره ارائه میدهند تا مشتریان بتوانند با اطمینان بیشتری نسبت به خرید تجهیزات اقدام کنند.
چرا انتخاب صحیح اکچویتور اهمیت دارد؟
انتخاب نادرست اکچویتور میتواند مشکلات مختلفی ایجاد کند:
- باز و بسته نشدن کامل شیر
- افزایش استهلاک تجهیزات
- کاهش سرعت فرآیند
- افزایش هزینههای تعمیرات
- کاهش ایمنی سیستم
به همین دلیل پیش از خرید باید اطلاعات کاملی درباره شیر مورد نظر، شرایط خط و نوع عملکرد مورد انتظار وجود داشته باشد.
برای مثال، یک اکچویتور مناسب برای شیر توپی کوچک در یک خط آب، ممکن است برای یک شیر توپی بزرگ در خط انتقال مواد شیمیایی با فشار بالا مناسب نباشد.
به همین دلیل در نیاز سازه فرآیند انتخاب محصول بر اساس مشخصات واقعی پروژه انجام میشود، نه صرفاً بر اساس سایز یا قیمت اولیه تجهیز.
سوالات متداول
اکچویتور چیست؟
اکچویتور یک تجهیز مکانیکی و کنترلی است که انرژی ورودی مانند برق یا هوای فشرده را به حرکت تبدیل میکند و برای باز، بسته یا تنظیم موقعیت شیرهای صنعتی استفاده میشود.
تفاوت اکچویتور برقی و پنوماتیک چیست؟
اکچویتور برقی با استفاده از موتور الکتریکی کار میکند، در حالی که اکچویتور پنوماتیک از هوای فشرده برای ایجاد حرکت استفاده میکند.
مدلهای برقی معمولاً برای کنترل دقیق و پروژههایی که دسترسی به برق دارند مناسب هستند، در حالی که مدلهای پنوماتیک سرعت عملکرد بالاتر و ساختار سادهتری دارند.
اکچویتور مناسب شیر توپی کدام است؟
برای شیرهای توپی معمولاً از اکچویتورهای ربع گرد استفاده میشود. این اکچویتورها میتوانند به صورت برقی یا پنوماتیک طراحی شوند و باید بر اساس گشتاور مورد نیاز شیر انتخاب شوند.
اکچویتور مناسب شیر پروانهای چیست؟
شیرهای پروانهای نیز معمولاً با اکچویتورهای ربع گرد تجهیز میشوند. انتخاب مدل مناسب به سایز شیر، فشار خط و شرایط کاری بستگی دارد.
اکچویتور تک اثر و دو اثر چه تفاوتی دارند؟
در اکچویتور تک اثر، بازگشت به حالت اولیه معمولاً توسط فنر انجام میشود، اما در مدل دو اثر، حرکت رفت و برگشت هر دو توسط هوای فشرده کنترل میشود.
مدل تک اثر بیشتر در سیستمهای ایمنی کاربرد دارد، در حالی که مدل دو اثر برای عملکرد مداوم صنعتی مناسب است.
IP67 و IP68 در اکچویتور به چه معناست؟
این استانداردها میزان مقاومت بدنه اکچویتور در برابر گردوغبار و آب را مشخص میکنند.
IP68 نسبت به IP67 حفاظت بالاتری در برابر نفوذ آب دارد و برای شرایط محیطی سختتر استفاده میشود.
اکچویتور ضد انفجار چه کاربردی دارد؟
اکچویتور ضد انفجار برای محیطهایی طراحی شده که احتمال وجود گازها یا بخارات قابل اشتعال وجود دارد.
این مدلها در صنایع نفت، گاز، پتروشیمی و محیطهای خطرناک استفاده میشوند.
بهترین برند اکچویتور صنعتی کدام است؟
انتخاب بهترین برند به نوع پروژه، شرایط کاری و نیاز سیستم بستگی دارد. برندهایی مانند Auma، Rotork، Proval، Ecoair، Pruwalve، Valvos و Nogix در کاربردهای مختلف صنعتی مورد استفاده قرار میگیرند.
قیمت اکچویتور چگونه تعیین میشود؟
قیمت اکچویتور به عوامل مختلفی مانند:
- نوع برقی یا پنوماتیک
- برند
- میزان گشتاور
- جنس بدنه
- درجه حفاظت
- تجهیزات جانبی
وابسته است.
برای دریافت قیمت دقیق باید مشخصات کامل تجهیز و شرایط پروژه بررسی شود.
چگونه اکچویتور مناسب انتخاب کنیم؟
برای انتخاب صحیح باید موارد زیر بررسی شود:
- نوع شیر
- سایز شیر
- فشار کاری
- گشتاور مورد نیاز
- منبع انرژی
- شرایط محیطی
- استانداردهای مورد نیاز
مشاوره تخصصی قبل از خرید میتواند از انتخاب اشتباه و هزینههای اضافی جلوگیری کند.
معرفی کامل اکچویتور صنعتی، بررسی انواع اکچویتور برقی و پنوماتیک، کاربردها، برندها، مشخصات فنی و راهنمای انتخاب اکچویتور مناسب از نیاز سازه.
اکچویتور
اکچویتور صنعتی
خرید اکچویتور
قیمت اکچویتور
اکچویتور برقی
اکچویتور پنوماتیک
اکچویتور شیر صنعتی
اکچویتور شیر توپی
اکچویتور شیر پروانهای
اکچویتور ضد انفجار
اکچویتور ربع گرد
اکچویتور خطی
اکچویتور Auma
اکچویتور Rotork
اکچویتور Proval
مطالب مرتبط
