تماس با مااکچویتور Nogix
در سیستمهای اتوماسیون صنعتی، کنترل دقیق شیرآلات یکی از مهمترین بخشهای مدیریت فرآیند محسوب میشود. استفاده از اکچویتورهای صنعتی باعث میشود شیرها بدون نیاز به دخالت مستقیم اپراتور و با دقت بیشتری کنترل شوند.
اکچویتور Nogix یکی از تجهیزات مورد استفاده در اتوماسیون شیرهای صنعتی است که برای تبدیل انرژی ورودی به حرکت مکانیکی و کنترل شیرهای چرخشی طراحی شده است.
این اکچویتورها بیشتر برای شیرهایی مانند:
- شیر توپی صنعتی (Ball Valve)
- شیر پروانهای صنعتی (Butterfly Valve)
- شیر پلاگ صنعتی (Plug Valve)
مورد استفاده قرار میگیرند.
اکچویتورهای Nogix در مدلهای پنوماتیک و برقی عرضه میشوند و بسته به نوع کاربرد، شرایط کاری و نیاز سیستم انتخاب میشوند. مدلهای پنوماتیک این برند معمولاً از ساختار روتاری Rack & Pinion بهره میبرند و برای نصب روی شیرهای صنعتی از استانداردهای اتصال مانند ISO 5211 استفاده میکنند.
نیاز سازه فروش تخصصی انواع اکچویتور . اکچویتور برقی و اکچویتور پنوماتیک
اکچویتور Nogix چیست؟
اکچویتور Nogix یک عملگر صنعتی است که وظیفه اصلی آن ایجاد حرکت برای باز و بسته کردن شیرهای صنعتی است.
در حالت دستی، اپراتور با استفاده از دسته یا گیربکس، شیر را کنترل میکند؛ اما با نصب اکچویتور، این فرآیند بهصورت خودکار انجام میشود.
عملکرد کلی اکچویتور شامل:
- دریافت انرژی ورودی
- تبدیل انرژی به حرکت مکانیکی
- انتقال نیرو به شفت شیر
- تغییر وضعیت شیر
است.
انواع اکچویتور Nogix

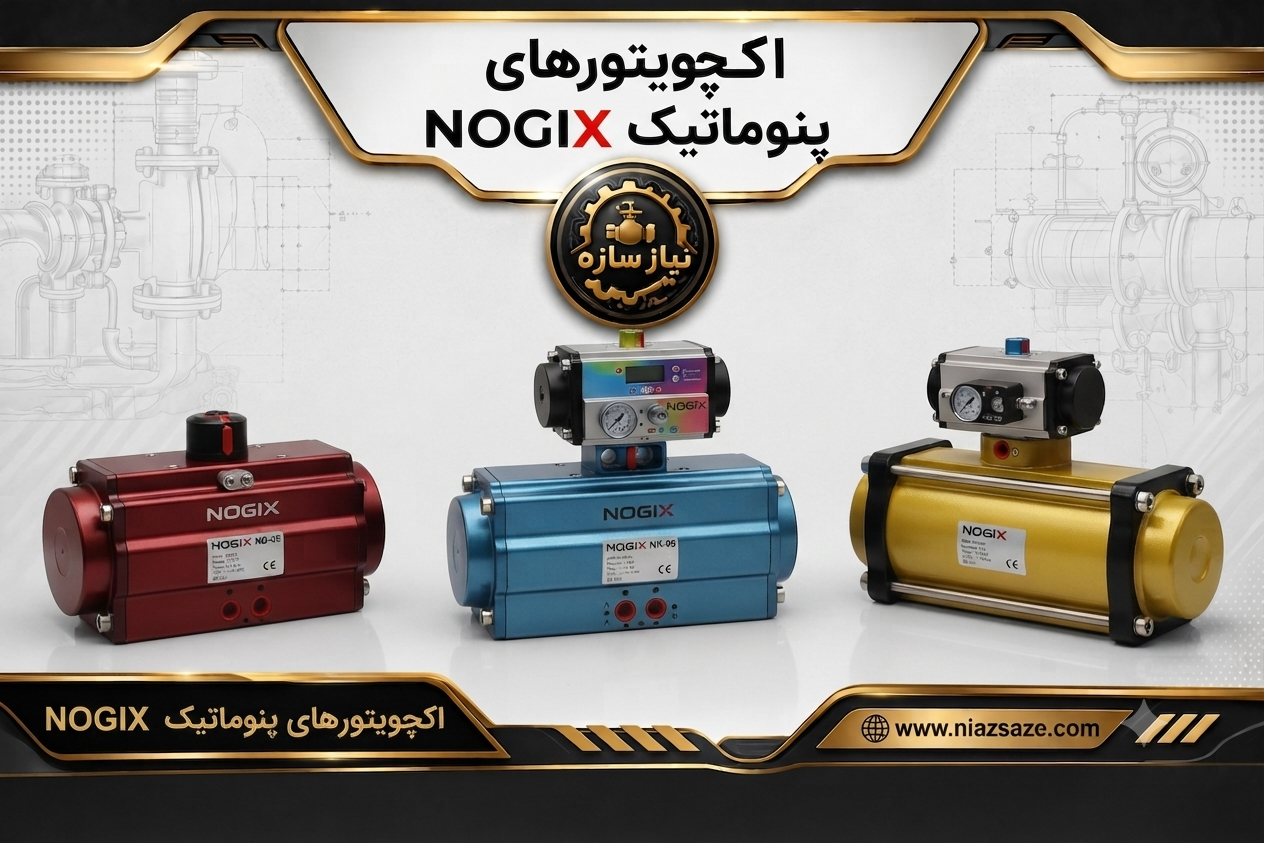

اکچویتور پنوماتیک Nogix
اکچویتور پنوماتیک Nogix با استفاده از هوای فشرده کار میکند و یکی از رایجترین مدلهای این برند محسوب میشود.
این مدلها معمولاً برای سیستمهایی مناسب هستند که:
- کمپرسور هوا در دسترس است.
- سرعت عملکرد اهمیت دارد.
- تعداد دفعات باز و بسته شدن شیر زیاد است.
مدلهای پنوماتیک Nogix در دو نوع اصلی عرضه میشوند:
- تک اثر (Single Acting)
- دو اثر (Double Acting)
اکچویتور پنوماتیک Nogix تک اثر
در مدل تک اثر، هوای فشرده باعث حرکت اکچویتور در یک جهت میشود و برگشت حرکت توسط فنر انجام میگیرد.
این ویژگی باعث میشود در شرایطی مانند قطع فشار هوا، شیر بتواند به موقعیت مشخصشده بازگردد.
کاربردهای مهم:
- سیستمهای ایمنی
- خطوط حساس
- فرآیندهایی که نیاز به حالت Fail Safe دارند
اکچویتور پنوماتیک Nogix دو اثر
در مدل دو اثر، باز و بسته شدن شیر هر دو با فشار هوای فشرده انجام میشود.
مزایای این مدل:
- قدرت خروجی مناسب
- عملکرد سریعتر
- مناسب برای کارکردهای مداوم
- کنترل ساده در سیستمهای اتوماتیک

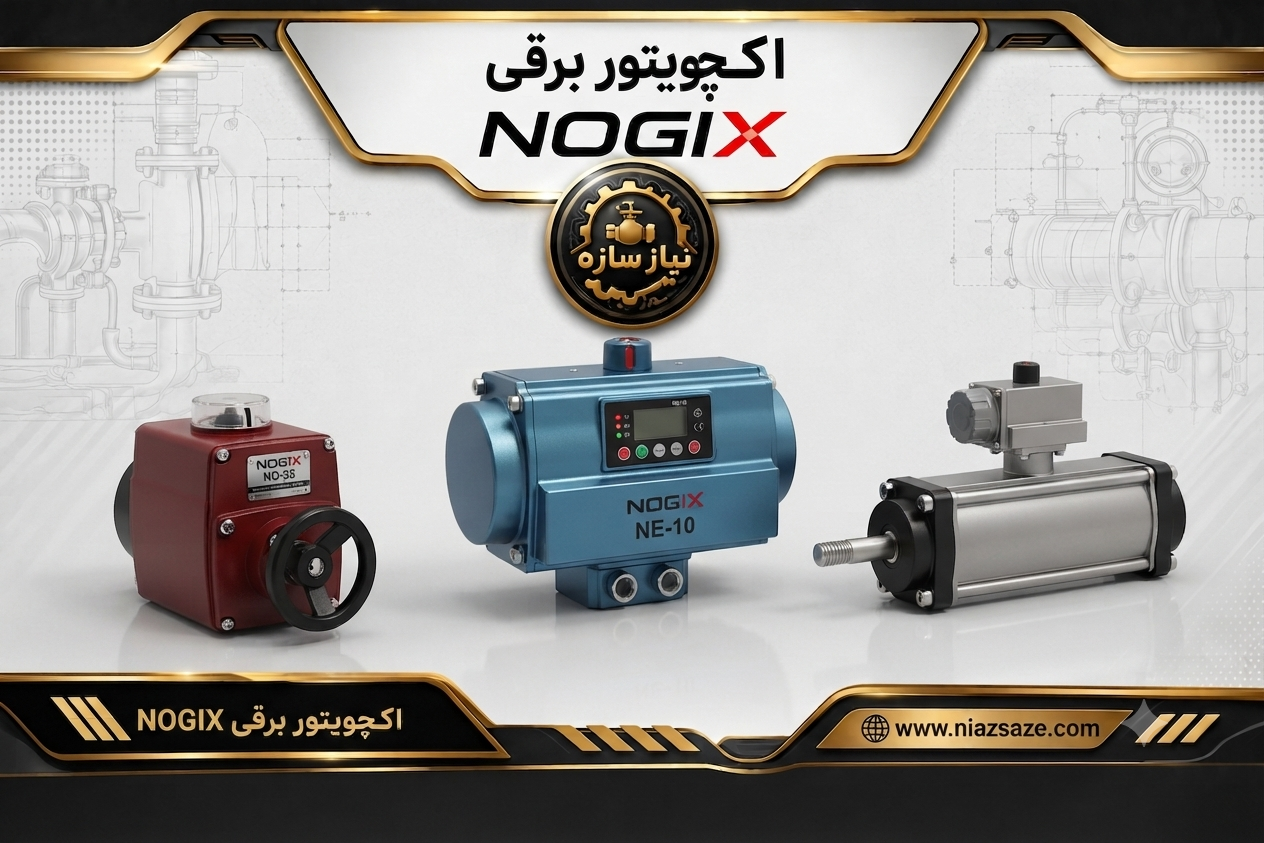

اکچویتور برقی Nogix
اکچویتور برقی Nogix با استفاده از موتور الکتریکی، نیروی لازم برای حرکت شیر را ایجاد میکند.
این مدل برای پروژههایی مناسب است که:
- سیستم هوای فشرده وجود ندارد.
- کنترل الکتریکی اهمیت دارد.
- اتصال به سیستمهای اتوماسیون موردنیاز است.
برخی مدلهای برقی Nogix قابلیتهایی مانند کنترل ON/OFF و کنترل موقعیت را ارائه میکنند.
ساختار داخلی اکچویتور پنوماتیک Nogix
بدنه آلومینیومی
بدنه اکچویتور معمولاً از آلیاژهای مقاوم ساخته میشود تا در شرایط صنعتی دوام مناسبی داشته باشد.
وظایف بدنه:
- محافظت از قطعات داخلی
- تحمل فشار کاری
- مقاومت در برابر شرایط محیطی
مکانیزم Rack & Pinion
یکی از بخشهای اصلی اکچویتور پنوماتیک Nogix، مکانیزم رک و پینیون است.
این مکانیزم:
- حرکت خطی پیستونها را دریافت میکند.
- آن را به حرکت چرخشی تبدیل میکند.
- باعث چرخش شفت خروجی میشود.
این ساختار برای شیرهای ۹۰ درجه مانند شیر توپی و پروانهای کاربرد زیادی دارد.
شفت خروجی
شفت خروجی وظیفه انتقال گشتاور به شیر را دارد.
هماهنگی شفت اکچویتور با شیر اهمیت زیادی دارد، زیرا عدم تطابق میتواند باعث:
- کاهش راندمان
- فشار اضافی
- خرابی اتصال
شود.
استاندارد اتصال اکچویتور Nogix
برای نصب اکچویتور روی شیرهای صنعتی، هماهنگی اتصال اهمیت زیادی دارد.
اکچویتورهای پنوماتیک Nogix از استانداردهای رایج نصب مانند:
- ISO 5211
- DIN 3337
استفاده میکنند.
کاربرد اکچویتور Nogix در صنایع مختلف
صنایع نفت و گاز
در خطوط انتقال و تجهیزات فرآیندی، کنترل سریع شیرها اهمیت زیادی دارد.
کاربردها:
- خطوط انتقال سیالات
- واحدهای فرآیندی
- تجهیزات کنترلی
صنایع پتروشیمی
در پتروشیمی، کنترل دقیق جریان مواد شیمیایی ضروری است.
اکچویتور Nogix میتواند برای:
- شیرهای قطع و وصل
- سیستمهای اتوماتیک
- خطوط فرآیندی
استفاده شود.
صنایع آب و فاضلاب
در تصفیهخانهها و ایستگاههای پمپاژ، اتوماتیک کردن شیرها باعث کنترل بهتر جریان میشود.
صنایع غذایی و دارویی
در این صنایع، عملکرد دقیق و قابل کنترل تجهیزات اهمیت بالایی دارد.
سیستمهای تهویه و تأسیسات صنعتی
اکچویتورها در کنترل مسیر جریان هوا، آب و سیالات مختلف نیز کاربرد دارند.
مشخصات فنی اکچویتور Nogix
اکچویتور Nogix برای استفاده در سیستمهای اتوماسیون شیرهای صنعتی باید با توجه به شرایط کاری، نوع شیر و تجهیزات کنترلی انتخاب شود. هماهنگی بین اکچویتور و شیر باعث افزایش طول عمر، عملکرد دقیقتر و کاهش خرابیهای احتمالی خواهد شد.
مدلهای پنوماتیک Nogix معمولاً برای کنترل شیرهای چرخشی مانند شیر توپی و شیر پروانهای استفاده میشوند و با تبدیل انرژی هوای فشرده به حرکت دورانی، امکان کنترل خودکار شیر را فراهم میکنند. برخی مدلهای این برند در رنجهای مختلف سایز و گشتاور تولید میشوند.
گشتاور اکچویتور Nogix
مهمترین پارامتر در انتخاب اکچویتور، مقدار گشتاور خروجی است.
گشتاور مشخص میکند که اکچویتور چه مقدار نیروی چرخشی برای حرکت دادن شیر ایجاد میکند.
عوامل مؤثر بر مقدار گشتاور:
- سایز شیر
- فشار کاری خط
- نوع شیر
- جنس سیت و آببندی
- نوع سیال عبوری
- شرایط راهاندازی اولیه
اگر گشتاور اکچویتور کمتر از مقدار موردنیاز باشد، شیر ممکن است بهصورت کامل باز یا بسته نشود.
فشار کاری اکچویتور پنوماتیک Nogix
اکچویتورهای پنوماتیک Nogix با استفاده از هوای فشرده کار میکنند و فشار ورودی هوا یکی از عوامل مهم در عملکرد آنها است.
بررسی فشار کاری باعث میشود:
- توان خروجی واقعی مشخص شود.
- مصرف هوا کنترل شود.
- عملکرد شیر پایدارتر باشد.
در برخی مدلهای این برند، محدودههای کاری رایج پنوماتیک شامل فشارهای چند بار تا حدود ۸ بار است که بسته به مدل متفاوت خواهد بود.
زاویه چرخش اکچویتور Nogix
بیشتر اکچویتورهای پنوماتیک روتاری Nogix برای شیرهایی طراحی شدهاند که با چرخش ۹۰ درجه کار میکنند.
کاربرد اصلی:
- شیر توپی
- شیر پروانهای
- شیر پلاگ
این زاویه حرکت باعث میشود اکچویتور برای سیستمهای قطع و وصل سریع گزینه مناسبی باشد.
تجهیزات جانبی اکچویتور Nogix
برای ایجاد یک سیستم کامل اتوماسیون، اکچویتور معمولاً به تجهیزات جانبی نیاز دارد.
شیر برقی پنوماتیک Nogix
شیر برقی وظیفه کنترل مسیر هوای فشرده را بر عهده دارد.
با فرمان الکتریکی، شیر برقی مسیر هوا را تغییر داده و باعث:
- باز شدن اکچویتور
- بسته شدن اکچویتور
- تغییر وضعیت شیر
میشود.
لیمیت سوئیچ باکس
لیمیت سوئیچ برای اعلام موقعیت شیر استفاده میشود.
این تجهیز اطلاعاتی مانند:
- شیر باز است.
- شیر بسته است.
- شیر در موقعیت مشخص قرار دارد.
را به سیستم کنترل ارسال میکند.
پوزیشنر
در کاربردهایی که کنترل دقیق موقعیت شیر اهمیت دارد، میتوان از پوزیشنر استفاده کرد.
مزایای استفاده:
- کنترل دقیقتر زاویه بازشدگی
- کاهش نوسان فرآیند
- هماهنگی بهتر با سیستم کنترل
فیلتر رگلاتور (FRL)
هوای ورودی اکچویتور باید کیفیت مناسبی داشته باشد.
واحد FRL باعث:
- حذف ذرات موجود در هوا
- کاهش رطوبت
- تنظیم فشار ورودی
میشود.
استفاده از هوای تمیز باعث افزایش عمر آببندیها و قطعات داخلی خواهد شد.
کاربرد اکچویتور Nogix در صنایع مختلف
صنایع نفت و گاز
در خطوط انتقال و تجهیزات فرآیندی، سرعت عملکرد و قابلیت اطمینان اهمیت زیادی دارد.
کاربردها:
- کنترل شیرهای قطع و وصل
- خطوط انتقال سیالات
- تجهیزات فرآیندی
صنایع پتروشیمی
در واحدهای پتروشیمی، شیرهای اتوماتیک نقش مهمی در کنترل جریان مواد دارند.
اکچویتور Nogix میتواند در:
- خطوط مواد شیمیایی
- سیستمهای انتقال
- تجهیزات فرآیندی
استفاده شود.
صنایع آب و فاضلاب
در تصفیهخانهها و ایستگاههای پمپاژ، استفاده از اکچویتور باعث کنترل بهتر جریان آب میشود.
کاربردها:
- شیرهای پروانهای بزرگ
- خطوط انتقال آب
- سیستمهای تصفیه
صنایع غذایی و دارویی
در این صنایع، کنترل دقیق و عملکرد پایدار تجهیزات اهمیت زیادی دارد.
اکچویتورهای پنوماتیک به دلیل عدم استفاده مستقیم از برق در محل شیر، در بسیاری از خطوط فرآیندی کاربرد دارند.
مزایای اکچویتور Nogix
سرعت عملکرد مناسب
سیستم پنوماتیک امکان حرکت سریع شیر را فراهم میکند و برای خطوطی که نیاز به باز و بسته شدن سریع دارند مناسب است.
طراحی فشرده
ساختار روتاری باعث میشود اکچویتور فضای کمی اشغال کند و نصب آن روی شیرهای صنعتی سادهتر باشد.
قابلیت استفاده در اتوماسیون
با نصب تجهیزات جانبی، اکچویتور Nogix قابلیت اتصال به سیستمهای کنترلی را دارد.
نگهداری نسبتاً آسان
ساختار سادهتر نسبت به برخی سیستمهای پیچیده باعث میشود سرویس و تعمیرات آن آسانتر انجام شود.
محدودیتهای اکچویتور Nogix
نیاز به هوای فشرده
برای استفاده از مدل پنوماتیک، وجود کمپرسور و سیستم انتقال هوا ضروری است.
اهمیت کیفیت هوا
هوای دارای رطوبت یا ذرات میتواند باعث:
- خرابی آببندیها
- کاهش سرعت عملکرد
- افزایش استهلاک
شود.
نیاز به انتخاب دقیق مدل
انتخاب اشتباه سایز یا گشتاور میتواند باعث عملکرد نامناسب شیر شود.
انتخاب یک اکچویتور مناسب تنها به برند یا مدل آن محدود نمیشود. برای اینکه اکچویتور Nogix بتواند عملکرد مطمئنی داشته باشد، باید بین مشخصات شیر، شرایط فرآیند و توان خروجی اکچویتور هماهنگی کامل وجود داشته باشد.
نصب صحیح و سرویس دورهای نیز تأثیر مستقیمی بر طول عمر این تجهیز دارد.
نصب اکچویتور Nogix
قبل از نصب اکچویتور روی شیر صنعتی باید چند مورد بررسی شود:
- نوع شیر و مکانیزم عملکرد آن
- مقدار گشتاور موردنیاز
- سایز و استاندارد اتصال
- جهت چرخش شیر
- شرایط محیط نصب
هماهنگی بین اکچویتور و شیر باعث میشود انتقال نیرو بدون فشار اضافی انجام شود.
بررسی اتصال مکانیکی اکچویتور و شیر
یکی از مهمترین مراحل نصب، اتصال صحیح شفت اکچویتور به شفت شیر است.
در این مرحله باید بررسی شود:
- اتصال کاملاً هممحور باشد.
- پیچها و تجهیزات اتصال محکم باشند.
- هیچگونه لقی بین قطعات وجود نداشته باشد.
اتصال نامناسب میتواند باعث افزایش استهلاک و کاهش دقت عملکرد شود.
نصب تجهیزات کنترلی اکچویتور Nogix
برای تبدیل اکچویتور به یک سیستم اتوماتیک کامل، تجهیزات جانبی روی آن نصب میشوند.
این تجهیزات شامل:
- شیر برقی
- لیمیت سوئیچ
- پوزیشنر
- واحد مراقبت هوا (FRL)
هستند.
انتخاب تجهیزات جانبی باید بر اساس نوع کنترل و شرایط کاری انجام شود.
تنظیم استاپهای مکانیکی
اکچویتورهای روتاری معمولاً دارای تنظیمات مربوط به محدوده حرکت هستند.
این تنظیمات مشخص میکنند:
- شیر در چه نقطهای کاملاً باز شود.
- شیر در چه نقطهای کاملاً بسته شود.
تنظیم نادرست میتواند باعث فشار بیش از حد روی شیر یا توقف ناقص شود.
تست عملکرد پس از نصب
پس از نصب، سیستم باید چند بار آزمایش شود.
موارد بررسی:
- عملکرد صحیح باز و بسته شدن
- عدم وجود نشتی هوا
- هماهنگی شیر و اکچویتور
- ارسال صحیح سیگنال موقعیت
نگهداری اکچویتور Nogix
سرویس دورهای باعث میشود عملکرد اکچویتور در طول زمان پایدار باقی بماند.
کنترل سیستم هوای فشرده
در مدلهای پنوماتیک، کیفیت هوا اهمیت زیادی دارد.
باید بررسی شود:
- فشار هوا مناسب باشد.
- رطوبت وارد اکچویتور نشود.
- فیلترها تمیز باشند.
- مسیر هوا نشتی نداشته باشد.
بررسی آببندیها
قطعات آببندی داخلی وظیفه جلوگیری از خروج هوا و حفظ فشار داخلی را دارند.
خرابی این بخشها میتواند باعث:
- کاهش قدرت اکچویتور
- افزایش مصرف هوا
- عملکرد نامنظم
شود.
بررسی عملکرد دورهای
در برنامه سرویس باید موارد زیر بررسی شوند:
- سرعت حرکت اکچویتور
- صدای غیرعادی
- لرزش
- وضعیت اتصال به شیر
عیبیابی اکچویتور Nogix
اکچویتور حرکت نمیکند
دلایل احتمالی:
- نبود فشار کافی هوا
- خرابی شیر برقی
- بسته بودن مسیر هوا
- گیرکردن شیر
- انتخاب اشتباه ظرفیت اکچویتور
اکچویتور قدرت کافی ندارد
دلایل:
- فشار پایین هوای ورودی
- کوچک بودن سایز اکچویتور نسبت به شیر
- افزایش گشتاور موردنیاز شیر
- مشکل در مکانیزم داخلی
حرکت اکچویتور ناپایدار است
علل احتمالی:
- وجود رطوبت در سیستم هوا
- تنظیم نبودن تجهیزات پنوماتیک
- گرفتگی فیلتر
- خرابی قطعات داخلی
نشتی هوا از اکچویتور
دلایل:
- فرسودگی آببندیها
- آسیب دیدن قطعات داخلی
- نصب نادرست اتصالات
راهنمای خرید اکچویتور Nogix
برای انتخاب صحیح باید اطلاعات فنی پروژه مشخص باشد.
انتخاب بر اساس نوع شیر
اکچویتور Nogix معمولاً برای شیرهای چرخشی استفاده میشود:
- شیر توپی
- شیر پروانهای
- شیر پلاگ
انتخاب بر اساس گشتاور شیر
مقدار گشتاور مهمترین عامل انتخاب است.
برای تعیین گشتاور باید موارد زیر بررسی شود:
- سایز شیر
- فشار کاری
- نوع سیال
- دمای کاری
- شرایط راهاندازی
انتخاب تک اثر یا دو اثر
مدل تک اثر
مناسب برای شرایطی که نیاز به برگشت خودکار وجود دارد.
کاربرد:
- سیستمهای ایمنی
- خطوط حساس
- فرآیندهای بحرانی
مدل دو اثر
مناسب برای:
- عملکردهای مکرر
- خطوط تولید پیوسته
- سیستمهایی با هوای فشرده دائمی
عوامل مؤثر بر قیمت اکچویتور Nogix
قیمت نهایی به عوامل مختلفی بستگی دارد:
- مدل اکچویتور
- سایز و گشتاور خروجی
- نوع عملکرد
- تجهیزات جانبی
- شرایط کاری
- تعداد سفارش
اکچویتور Nogix یک راهکار مناسب برای اتوماتیک کردن شیرهای صنعتی و افزایش کنترلپذیری فرآیندها است. انتخاب درست این تجهیز نیازمند بررسی دقیق نوع شیر، گشتاور، فشار کاری و شرایط محیطی است.
استفاده از تجهیزات جانبی مناسب و نصب اصولی باعث میشود اکچویتور عملکرد پایدارتر و طول عمر بیشتری داشته باشد.
در نیاز سازه، هدف ارائه تجهیزات صنعتی متناسب با نیاز پروژهها و کمک به انتخاب صحیح تجهیزات اتوماسیون شیرآلات صنعتی است.
سوالات متداول
اکچویتور Nogix چیست؟
اکچویتور Nogix یک عملگر صنعتی برای اتوماتیک کردن شیرهای صنعتی است که با تبدیل انرژی ورودی به حرکت مکانیکی، باعث باز و بسته شدن شیرها میشود.
این تجهیز معمولاً در کنار شیرهای چرخشی مانند شیر توپی، شیر پروانهای و شیر پلاگ مورد استفاده قرار میگیرد.
اکچویتور Nogix در چه مدلهایی تولید میشود؟
اکچویتور Nogix در مدلهای مختلف برای کاربردهای صنعتی ارائه میشود که رایجترین آنها شامل:
- اکچویتور پنوماتیک Nogix
- اکچویتور پنوماتیک تک اثر Nogix
- اکچویتور پنوماتیک دو اثر Nogix
- اکچویتور برقی Nogix
است.
انتخاب مدل مناسب به شرایط پروژه و نوع سیستم کنترل بستگی دارد.
تفاوت اکچویتور پنوماتیک و برقی Nogix چیست؟
اکچویتور پنوماتیک Nogix با هوای فشرده کار میکند و معمولاً برای سیستمهایی که سرعت عملکرد اهمیت دارد مناسب است.
اکچویتور برقی Nogix با موتور الکتریکی کار میکند و برای پروژههایی که کنترل الکتریکی و اتصال به سیستم اتوماسیون اهمیت دارد گزینه مناسبی محسوب میشود.
اکچویتور Nogix برای چه شیرهایی مناسب است؟
این اکچویتور بیشتر برای شیرهایی با حرکت چرخشی استفاده میشود:
- شیر توپی صنعتی
- شیر پروانهای صنعتی
- شیر پلاگ صنعتی
چگونه سایز مناسب اکچویتور Nogix انتخاب میشود؟
انتخاب سایز باید بر اساس مقدار گشتاور موردنیاز شیر انجام شود.
عوامل مؤثر:
- سایز شیر
- فشار کاری
- نوع سیال
- دمای کاری
- میزان اصطکاک شیر
انتخاب فقط بر اساس قطر شیر نمیتواند معیار دقیقی باشد.
اکچویتور پنوماتیک Nogix تک اثر چه کاربردی دارد؟
مدل تک اثر زمانی استفاده میشود که در صورت قطع هوای فشرده، نیاز باشد شیر به وضعیت مشخصی بازگردد.
این ویژگی در سیستمهای ایمنی اهمیت زیادی دارد.
اکچویتور پنوماتیک Nogix دو اثر چه مزیتی دارد؟
در مدل دو اثر، باز و بسته شدن شیر با هوای فشرده انجام میشود.
مزایا:
- توان خروجی مناسب
- سرعت عملکرد بالا
- مناسب برای سیکلهای کاری زیاد
آیا اکچویتور Nogix قابلیت نصب تجهیزات جانبی دارد؟
بله، بسته به نوع کاربرد میتوان تجهیزاتی مانند:
- شیر برقی
- لیمیت سوئیچ
- پوزیشنر
- FRL
را روی اکچویتور نصب کرد.
مهمترین مشخصه فنی در خرید اکچویتور Nogix چیست؟
مهمترین پارامتر، گشتاور خروجی است.
اکچویتور باید توان کافی برای حرکت شیر در شرایط واقعی کاری را داشته باشد.
آیا اکچویتور Nogix نیاز به تعمیر و نگهداری دارد؟
بله، بررسی دورهای:
- کیفیت هوای فشرده
- اتصالات
- آببندیها
- عملکرد مکانیکی
باعث افزایش طول عمر تجهیز میشود.
-
اکچویتور Nogix
-
عملگر Nogix
-
اکچویتور صنعتی Nogix
-
خرید اکچویتور Nogix
-
قیمت اکچویتور Nogix
-
مشخصات فنی اکچویتور Nogix
-
اکچویتور پنوماتیک Nogix
-
اکچویتور برقی Nogix
-
عملگر شیر صنعتی Nogix
- خرید اکچویتور Nogix برای شیر صنعتی
- قیمت اکچویتور پنوماتیک Nogix
- قیمت اکچویتور برقی Nogix
- مشخصات فنی اکچویتور پنوماتیک Nogix
- اکچویتور Nogix مناسب شیر توپی
- اکچویتور Nogix مناسب شیر پروانهای
- انتخاب اکچویتور مناسب شیر صنعتی
- عملگر اتوماتیک شیر Nogix
- اکچویتور روتاری Nogix
- اکچویتور تک اثر Nogix
- اکچویتور دو اثر Nogix
اکچویتور Nogix
- اکچویتور پنوماتیک Nogix
- اکچویتور پنوماتیک تک اثر Nogix
- اکچویتور پنوماتیک دو اثر Nogix
- اکچویتور برقی Nogix
مطالب مرتبط
- اکچویتور پنوماتیک Nogix
- اکچویتور پنوماتیک Nogix تک اثر
- اکچویتور پنوماتیک Nogix دو اثر
- اکچویتور برقی Nogix
- اکچویتور Nogix برای شیر توپی
- اکچویتور Nogix برای شیر پروانهای
