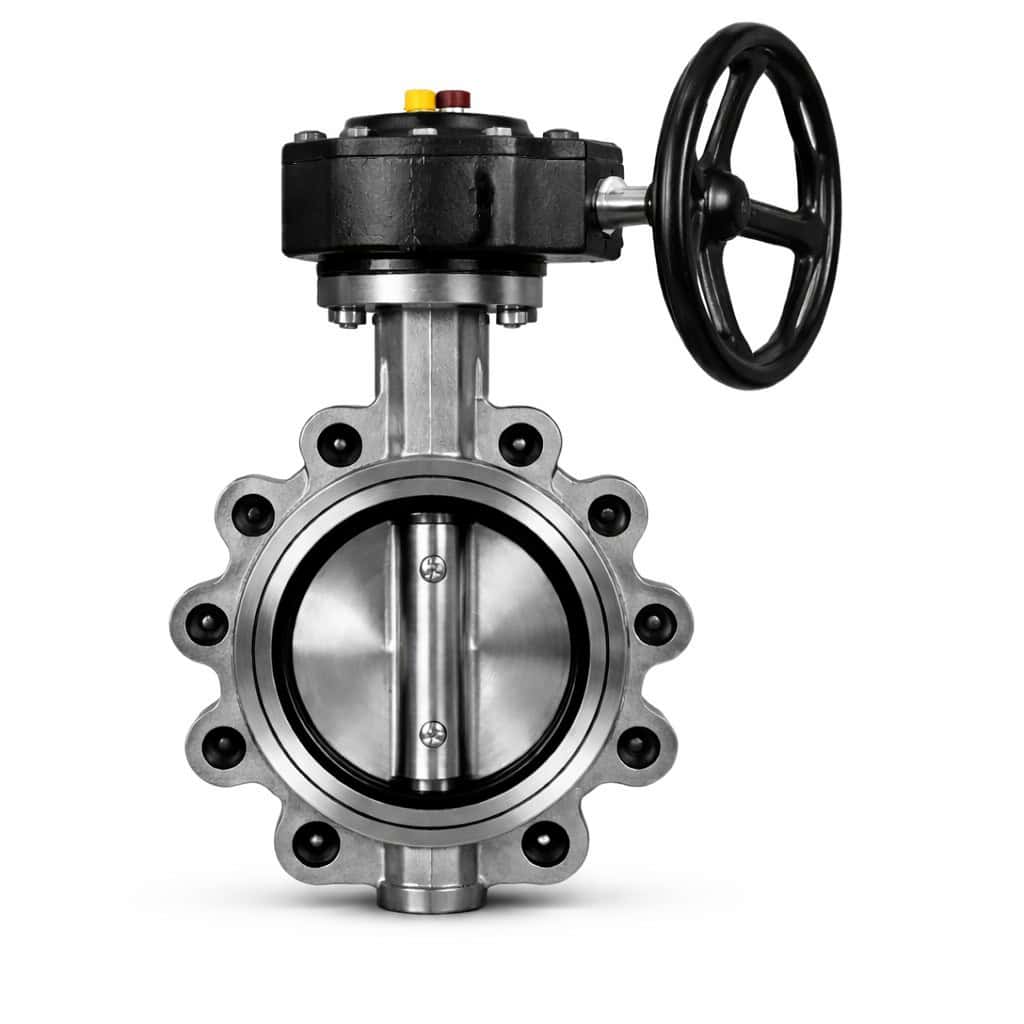

شیر پروانه‌ای PN16

معرفی محصول

شیر پروانه‌ای PN16 یکی از پرکاربردترین انواع شیرآلات صنعتی برای قطع، وصل و کنترل جریان سیالات در خطوط لوله با فشار کاری 16 بار است. این شیر مطابق استاندارد فشار PN16 طراحی شده و به دلیل قیمت مناسب، وزن کم، عملکرد سریع و تنوع بالا در متریال، در بسیاری از پروژه‌های صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد.

شیر پروانه‌ای PN16 در مدل‌های مختلف شامل چدنی، چدن داکتیل، فولادی و استیل تولید می‌شود و بسته به شرایط کاری می‌تواند دارای آب‌بندی سافت سیل یا هارد سیل باشد. همچنین امکان تجهیز این شیر به اکچویتورهای پنوماتیک، برقی و هیدرولیکی برای کنترل اتوماتیک وجود دارد.

این مدل به‌خصوص در سیستم‌های آب، فاضلاب، تصفیه‌خانه‌ها، صنایع غذایی، نیروگاه‌ها و خطوط انتقال سیالات کاربرد گسترده‌ای دارد.

این محصول مناسب چه کسانی است؟

شیر پروانه‌ای PN16 برای پروژه‌های آب و فاضلاب، کارخانه‌ها، سیستم‌های تأسیساتی، صنایع فرآیندی و مجموعه‌هایی که نیاز به یک شیر استاندارد با فشار کاری متوسط دارند مناسب است.

مشخصات فنی

• نوع شیر:
  • پروانه‌ای PN16
• رده فشاری:
  • PN16
  • فشار کاری تا 16 بار (بسته به دما و متریال)
• نوع عملکرد:
  • دستی
  • اهرمی
  • گیربکسی
  • پنوماتیک
  • برقی
  • هیدرولیکی
• نوع اتصال:
  • ویفری (Wafer)
  • فلنجی (Flanged)
  • لاگ (Lug)
• نوع آب‌بندی:
  • سافت سیل (Soft Seal)
  • هارد سیل (Hard Seal)
• نوع حرکت:
  • ربع‌گرد (Quarter Turn)
• جنس بدنه:
  • چدن GG25
  • چدن داکتیل GGG40/GGG50
  • فولاد WCB
  • استیل 304
  • استیل 316
• جنس دیسک:
  • چدن با پوشش مقاوم
  • استیل 304
  • استیل 316
• جنس شفت:
  • استیل 304
  • استیل 316
• جنس سیت:
  • EPDM
  • NBR
  • PTFE
  • Viton
• سایزهای متداول:
  • DN50 تا DN2000
• استاندارد طراحی:
  • EN 593
  • API 609
• استاندارد تست:
  • ISO 5208
  • API 598
• استاندارد فلنج:
  • DIN EN 1092-1

ویژگی‌ها و مزایا

• مناسب برای فشار کاری 16 بار
• طراحی فشرده و کم‌حجم
• وزن کمتر نسبت به بسیاری از شیرهای صنعتی
• نصب و تعمیر آسان
• افت فشار پایین
• عملکرد سریع
• قیمت اقتصادی
• قابلیت استفاده در سایزهای بزرگ
• امکان نصب اکچویتور
• مناسب برای سیستم‌های کنترل صنعتی

انواع شیر پروانه‌ای PN16

شیر پروانه‌ای PN16 چدنی

مدل چدنی برای خطوط آب، تأسیسات و کاربردهای عمومی استفاده می‌شود و گزینه‌ای اقتصادی محسوب می‌شود.

شیر پروانه‌ای PN16 چدن داکتیل

چدن داکتیل مقاومت مکانیکی بالاتری داشته و برای خطوط انتقال آب و پروژه‌های صنعتی مناسب‌تر است.

شیر پروانه‌ای PN16 استیل

مدل استیل 304، 316 و 316L برای صنایع غذایی، دارویی، شیمیایی و محیط‌های خورنده کاربرد دارد.

شیر پروانه‌ای PN16 فولادی

برای کاربردهای صنعتی سنگین‌تر و شرایط کاری سخت‌تر مورد استفاده قرار می‌گیرد.

شیر پروانه‌ای PN16 پنوماتیک

با نصب اکچویتور پنوماتیکی امکان باز و بسته شدن سریع و کنترل اتوماتیک فراهم می‌شود.

شیر پروانه‌ای PN16 برقی

برای سیستم‌های اتوماسیون، کنترل از راه دور و اتصال به PLC استفاده می‌شود.

نحوه عملکرد شیر پروانه‌ای PN16

در این شیر، دیسک در مرکز بدنه قرار گرفته و با چرخش 90 درجه‌ای حول محور خود، مسیر جریان را کنترل می‌کند.

در حالت باز، دیسک در مسیر جریان قرار گرفته و اجازه عبور سیال را می‌دهد. در حالت بسته، دیسک روی سیت آب‌بندی قرار گرفته و جریان را متوقف می‌کند.

کاربردها

• صنایع آب و فاضلاب
• تصفیه‌خانه‌ها
• خطوط انتقال آب
• سیستم‌های آتش‌نشانی
• صنایع غذایی
• صنایع دارویی
• نیروگاه‌ها
• سیستم‌های HVAC
• صنایع شیمیایی
• کارخانه‌های تولیدی

راهنمای انتخاب شیر پروانه‌ای PN16

برای انتخاب صحیح این شیر باید موارد زیر بررسی شود:

• نوع سیال
• فشار کاری
• دمای کاری
• سایز خط لوله
• جنس بدنه و دیسک
• نوع سیت
• نوع اتصال
• شرایط نصب
• نوع محرک مورد نیاز

برای آب و سیالات عمومی، شیر چدنی یا چدن داکتیل با سیت EPDM انتخاب مناسبی است. برای محیط‌های خورنده استفاده از استیل 316 پیشنهاد می‌شود.

تفاوت شیر پروانه‌ای PN16 و PN10

شیر PN16 قابلیت تحمل فشار بالاتری نسبت به PN10 دارد و معمولاً برای خطوطی با فشار کاری بیشتر انتخاب می‌شود.

تفاوت شیر پروانه‌ای PN16 و کلاس 150

PN16 یک رده فشاری متریک اروپایی است، در حالی که Class 150 یک استاندارد آمریکایی بر اساس ASME محسوب می‌شود. انتخاب بین آن‌ها به استاندارد طراحی پروژه بستگی دارد.

اشتباهات رایج هنگام خرید

• انتخاب فشار کاری اشتباه
• عدم توجه به دمای سیال
• انتخاب جنس نامناسب سیت
• بی‌توجهی به استاندارد فلنج
• نصب اکچویتور بدون محاسبه گشتاور

نکات نصب و نگهداری

قبل از نصب باید فلنج‌ها، واشرها، مسیر لوله و سلامت دیسک بررسی شود.

بازرسی دوره‌ای سیت، شفت، دیسک و تجهیزات محرک باعث افزایش طول عمر شیر و جلوگیری از نشتی خواهد شد.

سوالات متداول

شیر پروانه‌ای PN16 چیست؟

نوعی شیر پروانه‌ای صنعتی است که برای فشار کاری 16 بار طراحی شده است.

شیر پروانه‌ای PN16 در چه صنایعی استفاده می‌شود؟

در صنایع آب، فاضلاب، تأسیسات، صنایع غذایی، نیروگاه‌ها و خطوط صنعتی کاربرد دارد.

آیا شیر پروانه‌ای PN16 قابلیت اتوماتیک شدن دارد؟

بله، با نصب اکچویتور پنوماتیک، برقی یا هیدرولیکی قابل اتوماتیک شدن است.

جمع‌بندی

شیر پروانه‌ای PN16 به دلیل استاندارد بودن، تنوع متریال، نصب آسان و عملکرد مطمئن، یکی از پرمصرف‌ترین شیرهای صنعتی در خطوط انتقال سیالات است. این شیر در صنایع آب، فاضلاب، تأسیسات، صنایع غذایی، نیروگاه‌ها و پروژه‌های صنعتی استفاده می‌شود. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، انتخاب مدل مناسب و استعلام قیمت انواع شیر پروانه‌ای PN16 هستند.
