شیر پروانه‌ای کلاس 150

معرفی محصول

شیر پروانه‌ای کلاس 150 یکی از انواع شیرآلات صنعتی استاندارد است که برای قطع، وصل و کنترل جریان سیالات در خطوط لوله با فشار کاری متوسط طراحی شده است. این شیر مطابق استاندارد فشار ASME Class 150 تولید شده و در بسیاری از صنایع به دلیل وزن مناسب، قیمت اقتصادی، عملکرد سریع و قابلیت نصب آسان مورد استفاده قرار می‌گیرد.

شیر پروانه‌ای کلاس 150 می‌تواند با بدنه‌هایی از جنس چدن، چدن داکتیل، فولاد و استیل تولید شود و بسته به شرایط کاری دارای آب‌بندی سافت سیل یا هارد سیل باشد. اتصال فلنجی، ویفری یا لاگ نیز امکان استفاده از این شیر را در پروژه‌های مختلف صنعتی فراهم می‌کند.

این مدل یکی از گزینه‌های پرکاربرد برای سیستم‌های آب، بخار سبک، تأسیسات صنعتی، خطوط انتقال سیالات و تجهیزات فرآیندی است.

این محصول مناسب چه کسانی است؟

شیر پروانه‌ای کلاس 150 برای کارخانه‌ها، صنایع آب و فاضلاب، نیروگاه‌ها، صنایع نفت و گاز، سیستم‌های تأسیساتی و پروژه‌هایی که نیاز به شیر استاندارد با فشار کاری متوسط دارند مناسب است.

مشخصات فنی

• نوع شیر:
  • پروانه‌ای کلاس 150
• استاندارد فشار:
  • ASME Class 150
• نوع عملکرد:
  • دستی
  • اهرمی
  • گیربکسی
  • پنوماتیک
  • برقی
  • هیدرولیکی
• نوع اتصال:

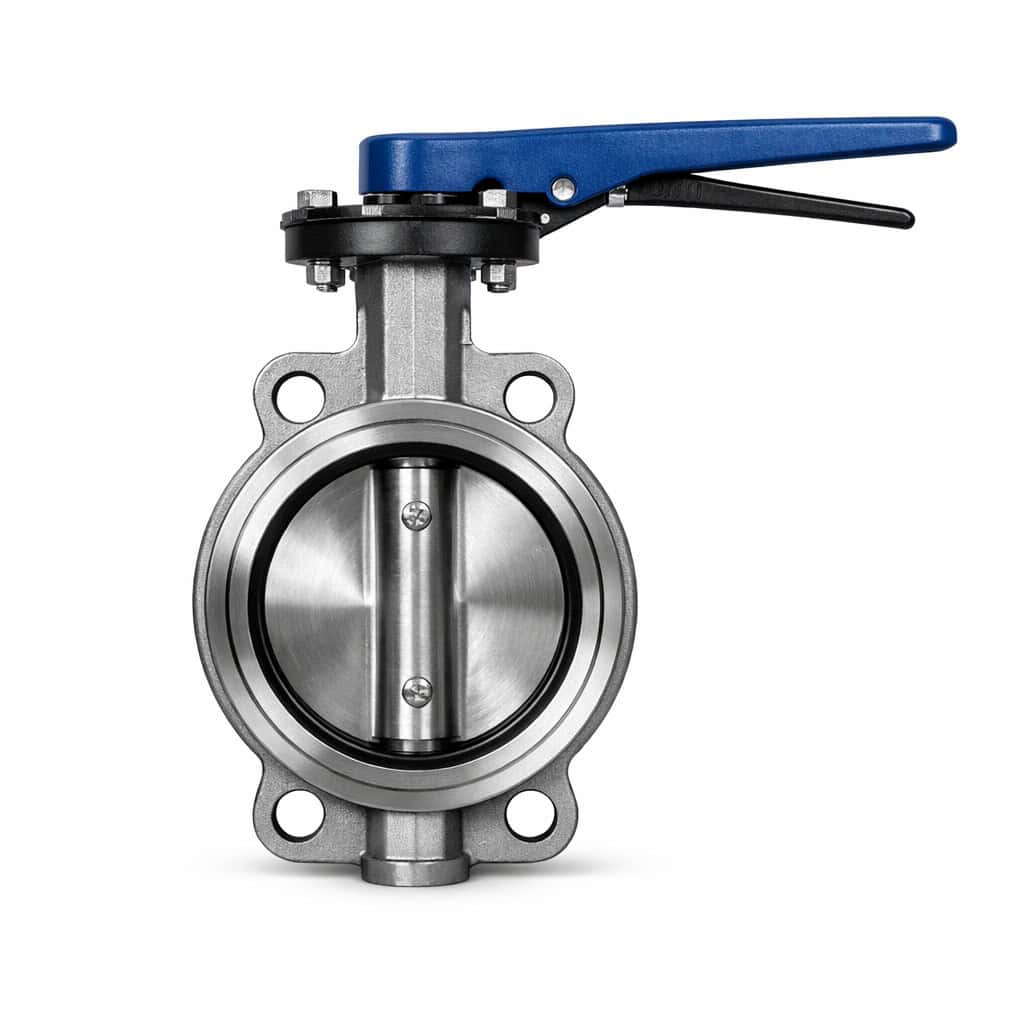

  • ویفری (Wafer)
  • فلنجی (Flanged)
  • لاگ (Lug)
• نوع آب‌بندی:
  • سافت سیل (Soft Seal)
  • هارد سیل (Hard Seal)
• نوع حرکت:
  • ربع‌گرد (Quarter Turn)
• جنس بدنه:
  • چدن GG25
  • چدن داکتیل GGG40/GGG50
  • فولاد WCB
  • استیل 304
  • استیل 316
• جنس دیسک:
  • چدن با پوشش مقاوم
  • استیل 304
  • استیل 316
• جنس شفت:
  • استیل 304
  • استیل 316
• جنس سیت:
  • EPDM
  • NBR
  • PTFE
  • Viton
• فشار کاری:
  • Class 150
  • مطابق شرایط دمایی و متریال انتخابی
• سایزهای متداول:
  • 2 اینچ تا 48 اینچ
  • DN50 تا DN1200
• استاندارد طراحی:
  • API 609
  • EN 593
• استاندارد تست:
  • API 598
  • ISO 5208
• استاندارد فلنج:
  • ASME B16.5

ویژگی‌ها و مزایا

• تولید مطابق استاندارد Class 150
• وزن کمتر نسبت به بسیاری از شیرهای صنعتی
• نصب و نگهداری آسان
• قیمت اقتصادی
• افت فشار پایین
• عملکرد سریع
• مناسب برای سایزهای بزرگ
• قابلیت نصب اکچویتور
• تنوع بالا در متریال
• مناسب برای سیستم‌های دستی و اتوماتیک

انواع شیر پروانه‌ای کلاس 150

شیر پروانه‌ای کلاس 150 چدنی

مدل چدنی برای خطوط آب، تأسیسات و سیالات عمومی استفاده می‌شود و یکی از اقتصادی‌ترین گزینه‌ها است.

شیر پروانه‌ای کلاس 150 چدن داکتیل

چدن داکتیل مقاومت بالاتری در برابر فشار و ضربه داشته و برای خطوط صنعتی مهم‌تر مناسب است.

شیر پروانه‌ای کلاس 150 فولادی

مدل فولادی برای کاربردهای نفت، گاز و فرآیندهای صنعتی با شرایط سخت‌تر استفاده می‌شود.

شیر پروانه‌ای کلاس 150 استیل

مدل استیل 304 و 316 برای محیط‌های خورنده، صنایع غذایی، دارویی و شیمیایی کاربرد دارد.

شیر پروانه‌ای کلاس 150 پنوماتیک

با نصب اکچویتور پنوماتیکی امکان کنترل سریع و خودکار جریان فراهم می‌شود.

شیر پروانه‌ای کلاس 150 برقی

برای سیستم‌های اتوماسیون صنعتی، کنترل از راه دور و اتصال به PLC مورد استفاده قرار می‌گیرد.

نحوه عملکرد شیر پروانه‌ای کلاس 150

در این شیر، دیسک در مرکز بدنه قرار گرفته و با چرخش ۹۰ درجه‌ای حول محور خود، مسیر جریان را کنترل می‌کند.

در حالت باز، دیسک موازی جریان قرار می‌گیرد و کمترین افت فشار ایجاد می‌شود. در حالت بسته، دیسک روی محل آب‌بندی قرار گرفته و مسیر عبور سیال را مسدود می‌کند.

کاربردها

• صنایع آب و فاضلاب
• تصفیه‌خانه‌ها
• صنایع نفت و گاز
• پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• سیستم‌های HVAC
• خطوط انتقال آب
• کارخانه‌های تولیدی
• سیستم‌های خنک‌کننده صنعتی

راهنمای انتخاب شیر پروانه‌ای کلاس 150

برای انتخاب صحیح این شیر باید موارد زیر بررسی شود:

• فشار کاری واقعی خط
• دمای سیال
• نوع سیال
• سایز لوله
• جنس بدنه و دیسک
• نوع سیت
• نوع اتصال
• شرایط نصب
• نوع محرک مورد نیاز

در انتخاب شیر کلاس 150 باید توجه داشت که فشار قابل تحمل شیر با افزایش دما کاهش پیدا می‌کند و انتخاب نهایی باید بر اساس شرایط واقعی کار انجام شود.

تفاوت شیر پروانه‌ای کلاس 150 و PN16

کلاس 150 یک استاندارد آمریکایی بر اساس ASME است، در حالی که PN16 یک رده فشاری متریک اروپایی محسوب می‌شود. انتخاب بین این دو به استاندارد پروژه و طراحی خط بستگی دارد.

تفاوت شیر پروانه‌ای کلاس 150 و کلاس 300

شیرهای کلاس 300 برای فشارهای بالاتر طراحی شده‌اند و معمولاً دارای بدنه و اجزای مقاوم‌تر نسبت به کلاس 150 هستند.

اشتباهات رایج هنگام خرید

• انتخاب کلاس فشاری اشتباه
• عدم توجه به دمای کاری
• انتخاب متریال نامناسب
• بی‌توجهی به استاندارد فلنج
• نصب اکچویتور بدون بررسی گشتاور

نکات نصب و نگهداری

قبل از نصب باید فلنج‌ها، واشرها، مسیر لوله و سلامت دیسک بررسی شود.

بازرسی دوره‌ای سیت، شفت، دیسک و تجهیزات محرک باعث افزایش عمر مفید شیر و کاهش هزینه‌های تعمیرات می‌شود.

سوالات متداول

شیر پروانه‌ای کلاس 150 چیست؟

نوعی شیر پروانه‌ای صنعتی است که مطابق استاندارد فشار ASME Class 150 تولید می‌شود.

شیر پروانه‌ای کلاس 150 در چه صنایعی استفاده می‌شود؟

در صنایع آب، نفت و گاز، پتروشیمی، نیروگاه‌ها و تأسیسات صنعتی کاربرد دارد.

آیا شیر پروانه‌ای کلاس 150 اتوماتیک می‌شود؟

بله، امکان نصب اکچویتور پنوماتیک، برقی و هیدرولیکی روی آن وجود دارد.

جمع‌بندی

شیر پروانه‌ای کلاس 150 با طراحی استاندارد، عملکرد سریع، وزن مناسب و قابلیت استفاده در سیستم‌های دستی و اتوماتیک، یکی از گزینه‌های پرمصرف در صنایع مختلف است. این شیر در خطوط انتقال آب، تأسیسات، نفت و گاز، پتروشیمی و پروژه‌های صنعتی مورد استفاده قرار می‌گیرد. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، انتخاب مدل مناسب و استعلام قیمت انواع شیر پروانه‌ای کلاس 150 هستند.
