شیر پروانهای یکی از پرکاربردترین شیرآلات صنعتی است که برای کنترل جریان سیالات در خطوط با قطر بزرگ و فشار متوسط تا بالا طراحی شده است. مکانیزم چرخشی ۹۰ درجه و صفحه گرد این شیر امکان قطع و وصل سریع جریان، تنظیم جریان و کنترل فشار را فراهم میکند. ساختار سبک و نصب آسان، شیر پروانهای را به گزینهای مناسب برای خطوط صنعتی، نیروگاهی، ساختمانی و پتروشیمی تبدیل کرده است.
شرکت نیاز سازه انواع شیر پروانهای را با متریال استیل، فولاد و چدن، سایزهای متنوع و کلاسهای فشار مختلف ارائه میدهد تا نیاز پروژههای صنعتی و ساختمانی را به طور کامل پوشش دهد.
شیر پروانهای (Butterfly Valve) یکی از پرکاربردترین انواع شیرآلات صنعتی است که به دلیل طراحی سبک، نصب آسان و عملکرد سریع، جایگاه ویژهای در خطوط لوله با قطر متوسط تا بزرگ پیدا کرده است. این شیر با استفاده از یک دیسک گردان که حول یک محور میچرخد، جریان سیال را کنترل میکند و به دلیل ساختار ساده و فشرده، در مقایسه با بسیاری از شیرهای دیگر، وزن و حجم کمتری دارد.
از سیستمهای تهویه و تصفیه آب گرفته تا خطوط صنعتی بزرگ نفت، گاز و پتروشیمی، شیر پروانهای در طیف وسیعی از کاربردها حضور دارد. علت اصلی محبوبیت این شیر را باید در نصب سریع، هزینه پایینتر نسبت به شیرهای هماندازه دیگر مانند شیر کشویی، و قابلیت استفاده هم برای عملکرد قطع و وصل و هم کنترل نسبی جریان جستوجو کرد.
شرکت نیاز سازه به عنوان یکی از تأمینکنندگان معتبر شیرآلات صنعتی، انواع شیر پروانهای را با استانداردهای بینالمللی و کیفیت تضمینشده عرضه میکند تا پاسخگوی نیاز پروژههای کوچک و بزرگ در سراسر کشور باشد. در این مقاله به بررسی کامل شیر پروانهای، اصول کارکرد، اجزا، انواع، مزایا و معایب، کاربردها، استانداردها، نحوه انتخاب، نصب، نگهداری، عیبیابی و قیمت آن میپردازیم.
با گسترش روزافزون پروژههای زیرساختی نظیر شبکههای آبرسانی شهری، خطوط انتقال نفت و گاز و توسعه صنایع پتروشیمی در کشور، تقاضا برای شیرآلات صنعتی مقرونبهصرفه و در عین حال قابل اعتماد نیز افزایش یافته است. شیر پروانهای دقیقاً در همین نقطه، بهترین توازن میان هزینه، عملکرد و سهولت نصب را ارائه میدهد و به همین دلیل، شناخت دقیق ویژگیهای فنی، انواع و معیارهای انتخاب صحیح آن، برای مهندسان طراح، پیمانکاران و مدیران پروژه اهمیت زیادی دارد.
شیر پروانهای چیست و چگونه کار میکند؟

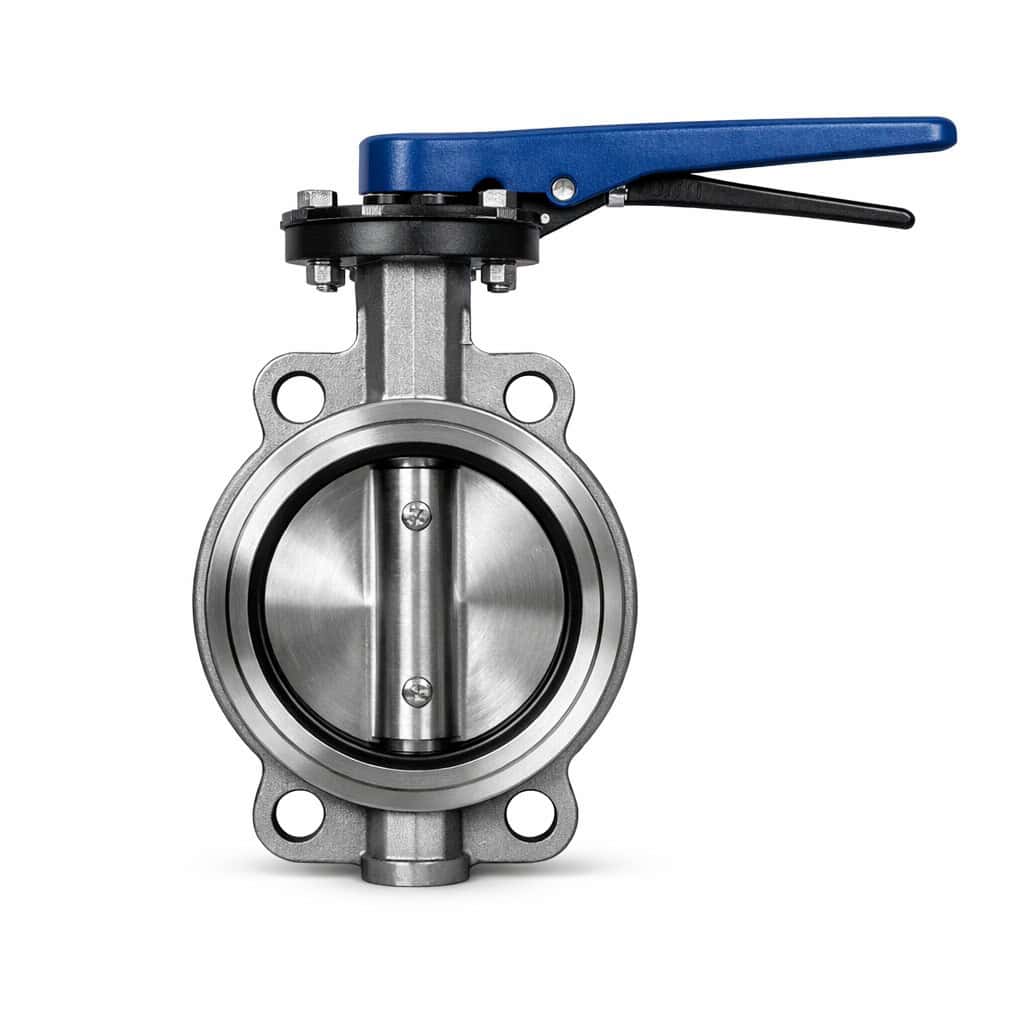

شیر پروانهای از یک دیسک دایرهای (Disc) تشکیل شده که در مرکز بدنه شیر و عمود بر مسیر جریان سیال نصب میشود. این دیسک به یک محور (Shaft) متصل است که با چرخش اهرم یا عملگر، به میزان صفر تا ۹۰ درجه میچرخد. در حالت باز کامل، دیسک بهموازات جریان سیال قرار میگیرد و کمترین مقاومت را در برابر عبور سیال ایجاد میکند. با چرخش دیسک به سمت عمود بر جریان، سطح دیسک به تدریج مسیر را مسدود کرده و در حالت بسته کامل، جریان سیال بهطور کامل قطع میشود.
برخلاف شیر توپی که صرفاً برای عملکرد کامل باز/بسته طراحی شده، شیر پروانهای میتواند در وضعیتهای میانی نیز بهطور نسبتاً مؤثر برای تنظیم و کنترل نرخ جریان (Throttling) استفاده شود، هرچند دقت آن به اندازه شیرهای کنترلی تخصصی نیست.
اصل عملکرد از منظر فنی
آببندی در شیر پروانهای معمولاً از طریق یک حلقه لاستیکی یا الاستومری به نام سیت (Seat) صورت میگیرد که در محیط داخلی بدنه شیر تعبیه شده است. در حالت بسته، لبه دیسک با فشار به این سیت فشرده میشود و مانع از عبور سیال میگردد. در مدلهای پیشرفتهتر با نام «شیر پروانهای بدون آفست» یا «تریپل آفست»، طراحی هندسی محور و دیسک بهگونهای است که تماس دیسک و سیت تنها در لحظه نهایی بستن رخ میدهد، که سایش سیت را بهطور چشمگیری کاهش داده و طول عمر شیر را افزایش میدهد.
از منظر هیدرولیکی، عملکرد شیر پروانهای با شیرهای کاملاً باز/بسته مانند شیر توپی تفاوت مهمی دارد: از آنجا که دیسک حتی در حالت کاملاً باز نیز بخشی از سطح مقطع لوله را اشغال میکند، همواره میزانی از افت فشار در سیستم ایجاد میشود که باید در طراحی خط لوله و انتخاب پمپها لحاظ شود. این ویژگی، همراه با امکان تنظیم زاویه دیسک در وضعیتهای میانی، شیر پروانهای را به گزینهای دوکاره برای هم عملیات قطع/وصل و هم کنترل تقریبی جریان تبدیل کرده است.
اجزای اصلی شیر پروانهای
بدنه (Body): قاب اصلی شیر که معمولاً به شکل ویفری (Wafer)، لاگ (Lug) یا فلنجی ساخته میشود و دیسک و سایر اجزا درون آن قرار میگیرند. طراحی بدنه باید بهگونهای باشد که در حین چرخش کامل دیسک، هیچ تداخلی با دیواره داخلی بدنه رخ ندهد.
دیسک (Disc): قطعه دایرهای مرکزی که وظیفه اصلی کنترل جریان را بر عهده دارد. جنس دیسک باید متناسب با نوع سیال و شرایط کاری انتخاب شود و پروفیل هندسی آن (تخت، محدب یا با پوشش) تأثیر مستقیمی بر افت فشار و عملکرد آببندی دارد.
محور (Stem/Shaft): میلهای که دیسک را به اهرم یا عملگر متصل کرده و چرخش را به دیسک منتقل میکند. در طراحیهای پیشرفته، محور معمولاً بهصورت یکتکه از بالا تا پایین دیسک عبور میکند تا استحکام مکانیکی بیشتری فراهم شود.
سیت (Seat):حلقه آببندی که معمولاً از الاستومرهایی مانند EPDM، NBR یا Viton یا در مدلهای فلزی از فلز ساخته میشود. سیت معمولاً در محیط داخلی بدنه یا روی خود دیسک نصب میشود و نقش اصلی در جلوگیری از نشتی در حالت بسته را ایفا میکند.
اهرم یا گیربکس (Handle/Gearbox): بخش عملیاتی که برای چرخاندن محور و دیسک استفاده میشود؛ در سایزهای بزرگ معمولاً از گیربکس دندهای برای کاهش نیروی لازم استفاده میشود. اهرمهای دستی معمولاً دارای صفحه دندهدار قفلکننده هستند که امکان ثابت نگهداشتن دیسک در زوایای مختلف (نه فقط کاملاً باز یا بسته) را فراهم میکند.
بوشها و یاتاقانها (Bushings/Bearings): قطعاتی که اصطکاک محور را کاهش داده و چرخش روان دیسک را تضمین میکنند. جنس این قطعات معمولاً از برنز یا پلیمرهای مهندسی مقاوم در برابر سایش انتخاب میشود.
آببند محور (Stem Seal):حلقههای آببندی که در محل عبور محور از بدنه قرار میگیرند و مانع از نشتی سیال از این ناحیه به بیرون بدنه میشوند.
انواع شیر پروانهای

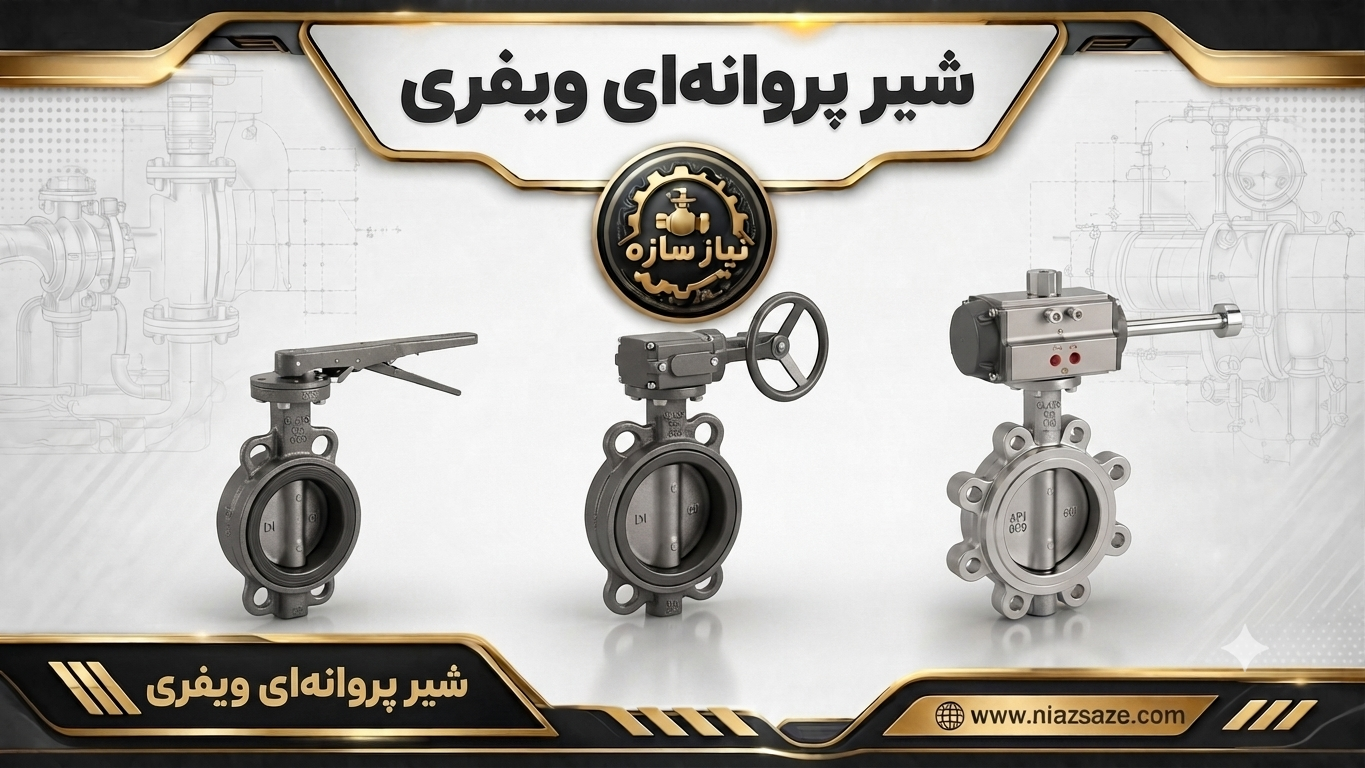

شیر پروانهای ویفری (Wafer Type)
این نوع شیر بین دو فلنج لوله قرار میگیرد و توسط پیچهای مهاری که از میان فلنجها عبور میکنند، در جای خود ثابت میشود. طراحی فشرده و سبک این مدل، نصب آن را ساده و اقتصادی میکند و برای خطوطی که فشار عملیاتی متوسط دارند بسیار رایج است.
شیر پروانهای لاگ (Lug Type)
در این نوع، بدنه شیر دارای سوراخهای پیچ مجزا (Lugs) است که امکان اتصال مستقل به هر یک از فلنجهای دو طرف را فراهم میکند. مزیت اصلی این طراحی این است که در صورت نیاز به جداسازی یک طرف خط لوله برای تعمیرات، میتوان بدون برداشتن کامل شیر، یک طرف خط را باز کرد در حالی که طرف دیگر همچنان به شیر متصل و آببند باقی میماند.
شیر پروانهای فلنجی (Flanged Type)
این مدل دارای فلنجهای یکپارچه در دو طرف بدنه است که مستقیماً به فلنجهای خط لوله پیچ میشود. این نوع معمولاً برای خطوط با فشار بالاتر و قطرهای بزرگتر مورد استفاده قرار میگیرد و استحکام بیشتری نسبت به مدل ویفری دارد.
شیر پروانهای بدون آفست (Concentric)
در این طراحی ساده، محور دیسک دقیقاً از مرکز دیسک و مرکز بدنه عبور میکند. این نوع برای کاربردهای عمومی با فشار پایین تا متوسط اقتصادی و مناسب است، اما تماس دائمی دیسک با سیت در حین چرخش میتواند به سایش زودتر سیت منجر شود.
شیر پروانهای آفست دار (Double Offset)
در طراحی دو آفست، محور نسبت به مرکز دیسک و مرکز بدنه جابهجا شده است، بهگونهای که تماس دیسک با سیت تنها در نزدیکی وضعیت کاملاً بسته رخ میدهد. این امر سایش سیت را کاهش داده و امکان استفاده در فشار و دمای بالاتر را فراهم میکند.
شیر پروانهای تریپل آفست (Triple Offset)
پیشرفتهترین نوع شیر پروانهای است که در آن سه جابهجایی هندسی مختلف در طراحی محور، دیسک و سیت اعمال شده است. این طراحی امکان استفاده از سیتهای فلزی (Metal Seated) را فراهم میکند که مقاومت بسیار بالایی در برابر دما و فشار دارند و برای کاربردهای بحرانی صنعت نفت، گاز و پتروشیمی با الزامات آببندی سختگیرانه (Zero Leakage) طراحی شدهاند.
شیر پروانهای پنوماتیک
مجهز به عملگر پنوماتیک برای کنترل خودکار و از راه دور، مناسب برای خطوط اتوماسیون صنعتی که نیاز به پاسخ سریع و یکپارچگی با سیستمهای کنترل مرکزی دارند.
شیر پروانهای برقی (موتوری)
با استفاده از موتور الکتریکی، امکان کنترل دقیق موقعیت دیسک و اتوماسیون کامل را فراهم میکند و در سیستمهایی که دسترسی به هوای فشرده محدود است، گزینه مناسبی محسوب میشود.
شیر پروانهای گیربکسی (دستی)
برای سایزهای بزرگ که نیروی لازم برای چرخاندن دیسک بهصورت مستقیم زیاد است، از گیربکس دندهای استفاده میشود که با کاهش نیروی لازم، امکان کنترل دستی راحتتر شیر را فراهم میکند.
عملگرها و روشهای محرک شیر پروانهای
انتخاب نوع محرک یا عملگر مناسب برای شیر پروانهای، تأثیر مستقیمی بر سهولت بهرهبرداری و هزینه کلی سیستم دارد.
اهرم دستی (Lever):سادهترین و ارزانترین روش که برای سایزهای کوچک تا متوسط با نیروی چرخشی قابل تحمل توسط اپراتور مناسب است و معمولاً دارای صفحه قفلکننده (Notch Plate) برای ثابت نگهداشتن دیسک در زوایای مختلف است.
گیربکس دندهای (Gearbox): برای سایزهای بزرگتر که نیروی چرخشی مستقیم دیسک زیاد است، گیربکس با نسبت تبدیل مناسب، نیروی لازم برای چرخاندن چرخدستی را به میزان قابل توجهی کاهش میدهد؛ هرچند تعداد دور چرخش چرخدستی برای باز و بسته شدن کامل افزایش مییابد.
عملگر پنوماتیک: با استفاده از فشار هوا، امکان باز و بسته شدن سریع و خودکار شیر را فراهم میکند. این عملگرها در دو نوع Spring Return (که در صورت قطع هوا بهطور خودکار به حالت ایمن باز یا بسته برمیگردد) و Double Acting (که برای هر دو جهت حرکت نیاز به فشار هوا دارد) موجودند.
عملگر برقی (موتوری): برای کاربردهایی که نیاز به کنترل دقیق موقعیت دیسک (نه صرفاً باز و بسته کامل) یا اتصال به سیستمهای کنترل از راه دور SCADA وجود دارد، عملگر برقی با موتور الکتریکی و گیربکس داخلی، دقت و انعطافپذیری بالایی فراهم میکند.
عملگر هیدرولیک:در کاربردهای خاص با نیاز به نیروی بسیار بالا یا در محیطهایی که دسترسی به هوای فشرده محدود اما سیستم هیدرولیک موجود است، استفاده میشود.
انتخاب نوع عملگر باید با در نظر گرفتن سایز شیر، فشار کاری، نیاز به کنترل از راه دور، و زیرساخت موجود در محل نصب (وجود یا عدم وجود هوای فشرده، برق یا سیستم هیدرولیک) صورت گیرد.
مزایای شیر پروانهای
وزن و حجم کم: در مقایسه با شیرهای کشویی یا گلوب هماندازه، شیر پروانهای بهمراتب سبکتر و فشردهتر است که هزینه حمل، نصب و سازه نگهدارنده را کاهش میدهد.
نصب و راهاندازی سریع: بهویژه در مدلهای ویفری، فرآیند نصب بین دو فلنج ساده و سریع است و به فضای کمتری نیاز دارد.
قیمت اقتصادی: برای قطرهای بزرگ، شیر پروانهای معمولاً بهمراتب ارزانتر از شیرهای کشویی یا توپی هماندازه است.
قابلیت کنترل نسبی جریان: برخلاف شیر توپی، شیر پروانهای میتواند در وضعیتهای میانی نیز برای تنظیم نرخ جریان استفاده شود.
سازگاری با اتوماسیون: امکان نصب عملگرهای پنوماتیک، برقی یا گیربکس دستی روی بدنه استاندارد.
افت فشار قابل قبول در حالت باز: در وضعیت کاملاً باز، دیسک بهموازات جریان قرار میگیرد و افت فشار نسبتاً کمی ایجاد میکند، هرچند به اندازه شیر توپی کم نیست.
تنوع گسترده در جنس و طراحی: از مدلهای اقتصادی بدون آفست تا مدلهای پیشرفته تریپل آفست با سیت فلزی، طیف وسیعی از نیازها را پوشش میدهد.
معایب و محدودیتهای شیر پروانهای
آببندی ضعیفتر نسبت به شیر توپی:بهویژه در مدلهای بدون آفست، امکان نشتی جزئی در حالت بسته بیشتر از شیر توپی است، بهطوریکه در کاربردهایی با الزام آببندی صفر نشتی، معمولاً باید سراغ مدلهای تریپل آفست با سیت فلزی رفت که هزینه بیشتری نیز دارند.
افت فشار در حالت باز: حتی در حالت کاملاً باز، دیسک همچنان بخشی از مقطع لوله را اشغال میکند و افت فشار بیشتری نسبت به شیر توپی ایجاد میکند؛ این موضوع در خطوطی که افت فشار عامل حیاتی محسوب میشود، باید در محاسبات هیدرولیکی لحاظ شود.
محدودیت در سیالات حاوی ذرات: ذرات معلق میتوانند در محل تماس دیسک و سیت گیر کرده و باعث آسیب یا نشتی شوند؛ در چنین خطوطی نصب فیلتر مناسب پیش از شیر توصیه میشود.
سایش سیت در مدلهای بدون آفست: تماس دائمی دیسک با سیت در حین چرخش میتواند طول عمر سیت را در کاربردهای پرتکرار کاهش دهد و نیازمند تعویض دورهای سیت باشد.
نیاز به گیربکس در سایزهای بزرگ: برای قطرهای بزرگ، نیروی لازم برای چرخش دستی مستقیم دیسک زیاد است و نیازمند گیربکس یا عملگر است که هزینه اضافه میکند و پیچیدگی سیستم را افزایش میدهد.
دقت پایینتر در کنترل جریان نسبت به شیرهای کنترلی تخصصی: اگرچه شیر پروانهای میتواند برای تنظیم نسبی جریان استفاده شود، اما برای کاربردهایی که نیاز به کنترل بسیار دقیق و خطی دارند، شیرهای کنترلی مانند شیر گلوب عملکرد بهتری ارائه میدهند.
کاربردهای شیر پروانهای در صنایع مختلف
صنایع آب و فاضلاب
شیر پروانهای به دلیل قیمت اقتصادی و کارایی مناسب، یکی از پرکاربردترین شیرها در تصفیهخانههای آب و فاضلاب، ایستگاههای پمپاژ و شبکههای توزیع آب شهری است.
صنایع نفت، گاز و پتروشیمی
در خطوط با قطر بزرگ انتقال نفت و گاز، بهویژه مدلهای تریپل آفست با سیت فلزی، برای کاربردهای فشار و دمای بالا با الزامات آببندی سختگیرانه استفاده میشود. در پالایشگاهها و واحدهای فرآیندی پتروشیمی، شیر پروانهای برای کنترل جریان هیدروکربنها، بخار و سیالات فرآیندی در خطوط با قطر بزرگ به کار میرود، جایی که وزن سبکتر این شیر نسبت به شیرهای کشویی یا توپی هماندازه، صرفهجویی قابل توجهی در هزینه سازه نگهدارنده و تجهیزات نصب ایجاد میکند.
اگر پروژه شما در صنایع نفت، گاز، آب یا تأسیسات ساختمانی نیاز به شیر پروانهای با کیفیت و قیمت مناسب دارد، همین حالا برای مشاوره و خرید با کارشناسان شرکت نیاز سازه تماس بگیرید.
سیستمهای HVAC و تهویه مطبوع
در خطوط آب گرم، آب سرد و بخار سیستمهای گرمایش و سرمایش ساختمانهای بزرگ تجاری و اداری، شیر پروانهای به دلیل نصب آسان و هزینه پایین، انتخاب رایجی است. در برجهای خنککننده (Cooling Tower) و سیستمهای چیلر مرکزی نیز، به دلیل قطر بزرگ لولههای اصلی توزیع آب، شیر پروانهای گزینهای اقتصادی و کارآمد برای ایزولهسازی و کنترل مدارهای مختلف محسوب میشود.
صنایع غذایی و شیمیایی
مدلهای استیل ضدزنگ شیر پروانهای برای کنترل جریان مواد غذایی، شیمیایی و در برخی خطوط دارویی با رعایت الزامات بهداشتی استفاده میشود. در این کاربردها، سطح دیسک باید صاف و بدون منفذ باشد تا از تجمع باکتری یا واکنش شیمیایی با ماده عبوری جلوگیری شود، و معمولاً از سیتهای مقاوم در برابر شستوشوی مکرر با مواد ضدعفونیکننده استفاده میشود.
نیروگاهها و صنایع انرژی
برای کنترل جریان آب خنککننده و خطوط کمفشار در نیروگاههای حرارتی و آبی، شیر پروانهای به دلیل قطر بزرگ خطوط و صرفه اقتصادی، گزینه مناسبی است. در خطوط آب خام ورودی به نیروگاهها که قطر بسیار بزرگی دارند، استفاده از شیر کشویی یا توپی از نظر اقتصادی و اجرایی توجیهپذیر نیست و شیر پروانهای عملاً تنها گزینه منطقی محسوب میشود.
صنایع کشاورزی و آبیاری
در شبکههای آبیاری با قطر بزرگ، شیر پروانهای PVC یا چدنی به دلیل قیمت پایین و کارایی مناسب، پرکاربرد است. در پروژههای سدسازی و انتقال آب بینحوضهای نیز، شیرهای پروانهای با قطر بسیار بزرگ (گاه بیش از یک متر) برای کنترل و ایزولهسازی بخشهای مختلف خط انتقال استفاده میشوند و معمولاً با عملگرهای هیدرولیک یا برقی قدرتمند مجهز میگردند تا امکان کنترل از راه دور و هماهنگی با اتاق کنترل مرکزی سد فراهم شود.
صنایع دریایی و کشتیسازی
در سیستمهای تخلیه آب توازن (Ballast) و خطوط آب دریا برای خنککاری موتور کشتیها، شیر پروانهای با بدنه و دیسک مقاوم در برابر خوردگی آب شور، مانند آلومینیوم برنز، بهطور گسترده استفاده میشود.
نحوه انتخاب شیر پروانهای مناسب
انتخاب صحیح شیر پروانهای نیازمند بررسی دقیق چند عامل کلیدی است: نوع سیال و سازگاری شیمیایی آن با جنس دیسک و سیت، فشار و دمای کاری خط لوله، قطر لوله و نوع اتصال (ویفری، لاگ یا فلنجی)، نیاز به کنترل نسبی جریان یا صرفاً عملکرد قطع و وصل، و در نهایت نیاز احتمالی به اتوماسیون و کنترل از راه دور. برای کاربردهای بحرانی با الزام آببندی صفر نشتی، مدلهای تریپل آفست با سیت فلزی توصیه میشود، در حالی که برای کاربردهای عمومیتر، مدلهای بدون آفست اقتصادیتر کفایت میکنند.
کارشناسان فنی شرکت نیاز سازه آمادهاند تا با بررسی دقیق شرایط پروژه شما، مناسبترین نوع شیر پروانهای را از میان طیف گسترده محصولات پیشنهاد دهند؛ برای دریافت این مشاوره تخصصی رایگان کافی است تماس بگیرید.
سیتها و مواد آببندی در شیر پروانهای
جنس سیت نقش کلیدی در عملکرد و طول عمر شیر پروانهای دارد.
EPDM مقاومت خوبی در برابر آب داغ، بخار و بسیاری از مواد شیمیایی دارد و برای کاربردهای آب و فاضلاب و HVAC رایج است.
NBR برای سیالات نفتی و روغنی مناسبتر است.
Viton مقاومت بالایی در برابر دما و مواد شیمیایی خورنده دارد و در صنایع پتروشیمی کاربرد دارد. برای دما و فشار بسیار بالا، سیتهای فلزی (Metal Seated) با پوششهای سخت مانند استلایت استفاده میشوند که در مدلهای تریپل آفست رایج هستند.
استانداردها و گواهینامههای شیر پروانهایپ
API 609: استاندارد اصلی مرجع برای طراحی، ساخت و تست شیرهای پروانهای در صنایع نفت و گاز که به دو دسته Category A (لاستیکنشین) و Category B (فلزنشین یا high-performance) تقسیم میشود و الزامات متفاوتی برای هر کدام تعیین میکند.
AWWA C504/C516: استانداردهای رایج در صنعت آب و فاضلاب برای شیرهای پروانهای بزرگ که عمدتاً بر روی کاربردهای فشار پایین تا متوسط در خطوط آب شهری تمرکز دارند.
ISO 5752: استاندارد بینالمللی برای ابعاد نصب (Face-to-Face) شیرهای صنعتی از جمله شیر پروانهای که تضمین میکند شیرهای تولیدی برندهای مختلف از نظر ابعادی با یکدیگر قابل تعویض باشند.
EN 593: استاندارد اروپایی برای شیرهای پروانهای فلزی که الزامات طراحی و تست را برای بازار اروپا مشخص میکند.
PN و ANSI Class:ردهبندی فشار کاری که محدوده فشار مجاز شیر را مشخص میکند؛ برای مثال PN16 به معنای تحمل فشار کاری تا ۱۶ بار و Class 150 معادل رده فشاری استاندارد آمریکایی است.
Fire-Safe Design:برخی مدلهای شیر پروانهای، بهویژه در صنعت نفت و گاز، دارای گواهی ایمنی در برابر آتش (Fire-Safe) هستند که تضمین میکند حتی در صورت سوختن سیت الاستومری در آتشسوزی، شیر همچنان قابلیت آببندی حداقلی خود را با تکیه بر تماس فلزی ثانویه حفظ میکند.
توجه به این استانداردها هنگام خرید، بهویژه در پروژههای نفت و گاز و پتروشیمی که الزامات ایمنی سختگیرانهای دارند، ضروری است.
نصب و راهاندازی شیر پروانهای
پیش از نصب، باید از همراستایی صحیح فلنجهای دو طرف خط لوله اطمینان حاصل شود تا فشار نامتوازن به بدنه شیر وارد نشود. دیسک شیر باید در حالت کمی باز (نه کاملاً بسته) نصب شود تا از آسیب احتمالی به لبه دیسک در حین سفت کردن پیچها جلوگیری شود، زیرا در حالت کاملاً بسته، لبه دیسک دقیقاً در محل تماس با سیت و در معرض فشار مستقیم قرار میگیرد.
در مدلهای ویفری، باید دقت شود که شیر دقیقاً در مرکز میان دو فلنج قرار گیرد و پیچهای مهاری بهصورت متقارن و با گشتاور یکنواخت، طبق جدول گشتاور توصیهشده توسط سازنده، سفت شوند. جهت جریان سیال باید با علامت فلش روی بدنه شیر (در صورت وجود) مطابقت داشته باشد. پس از نصب، توصیه میشود شیر چندین بار کاملاً باز و بسته شود تا از عملکرد روان مکانیزم دیسک و محور اطمینان حاصل شود. انجام تست فشار (Hydrostatic Test) پیش از بهرهبرداری نهایی، برای اطمینان از عدم نشتی در محل اتصالات و آببندی داخلی شیر ضروری است. در شیرهای با عملگر پنوماتیک یا برقی، تنظیمات کنترلی، کالیبراسیون موقعیت باز و بسته و اتصال به سیستم مرکزی باید توسط تکنسین متخصص و طبق دستورالعمل سازنده انجام شود.
نگهداری و سرویس دورهای
بازرسی دورهای سیت از نظر سایش، بررسی روانکاری محور و یاتاقانها، و اطمینان از عملکرد صحیح گیربکس یا عملگر خودکار، از اقدامات اصلی نگهداری شیر پروانهای محسوب میشود. در فواصل زمانی مشخص، بهویژه در خطوطی که شیر برای مدت طولانی در یک وضعیت ثابت باقی میماند، توصیه میشود شیر بهطور کامل باز و بسته شود تا از چسبندگی احتمالی دیسک به سیت جلوگیری شود.
در نسخههای پنوماتیک، بررسی دورهای نشتی هوا در اتصالات و شیربرقی (Solenoid) و همچنین کیفیت هوای فشرده ورودی (عاری از رطوبت و ذرات) اهمیت زیادی دارد، زیرا رطوبت هوا میتواند به خوردگی داخلی عملگر منجر شود. در نسخههای برقی نیز بررسی دورهای اتصالات سیمکشی، عملکرد صحیح لیمیت سوئیچها و روانکاری گیربکس داخلی عملگر توصیه میشود. آببند محور (Stem Seal) نیز باید بهطور دورهای از نظر سلامت و سفتی بررسی شود تا از نشتی سیال از این ناحیه جلوگیری شود.
عیبیابی رایج در شیر پروانهای
نشتی در حالت بسته: معمولاً ناشی از سایش یا آسیب سیت، وجود ذرات خارجی بین دیسک و سیت، یا عدم تنظیم صحیح موقعیت بسته کامل دیسک است و با تعویض سیت یا تنظیم مجدد موقعیتدهی قابل رفع است.
سفتی در چرخش دیسک: میتواند به دلیل خوردگی محور، رسوبگذاری در محل تماس دیسک و سیت، یا نیاز به روانکاری یاتاقانها باشد.
نشتی از محل عبور محور: معمولاً نیازمند تعویض آببند محور (O-ring یا Packing) است.
عملکرد نامناسب عملگر خودکار: در شیرهای پنوماتیک، این مشکل معمولاً به قطع یا افت فشار هوای فشرده، خرابی شیربرقی یا نشتی داخلی سیلندر عملگر مرتبط است؛ در شیرهای برقی، معمولاً به خطای سیمکشی، خرابی لیمیت سوئیچ یا فرسودگی موتور مرتبط است.
صدای غیرعادی هنگام چرخش: میتواند نشانه خشک شدن یاتاقانها، آسیب به بوشها یا وجود ذرات خارجی در مسیر چرخش دیسک باشد.
در صورت بروز هرگونه مشکل جدی، توصیه میشود از خدمات پس از فروش و مشاوره فنی شرکت نیاز سازه بهرهمند شوید.
جنس دیسک و بدنه شیر پروانهای
انتخاب جنس دیسک و بدنه، تأثیر مستقیمی بر عملکرد، دوام و قیمت شیر پروانهای دارد.

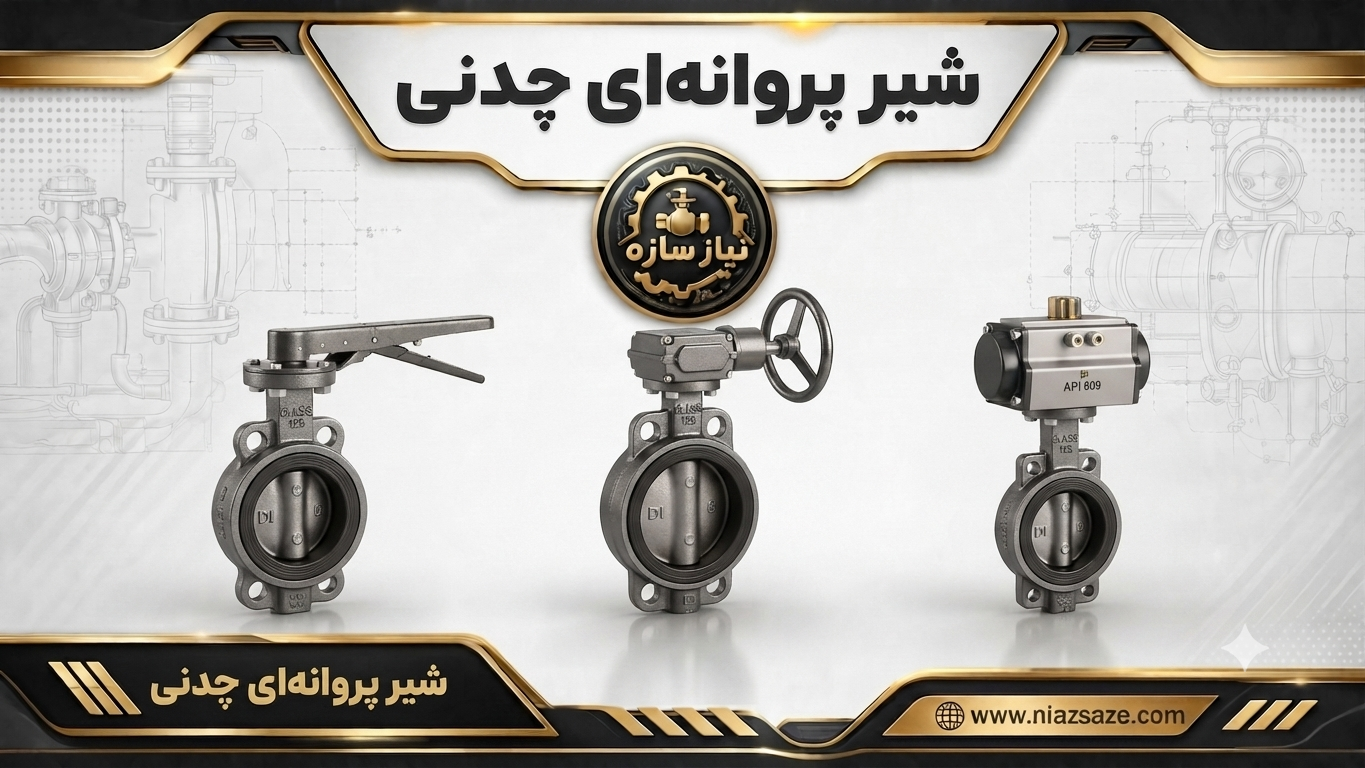

دیسک چدنی:
اقتصادیترین گزینه برای کاربردهای عمومی آب و فاضلاب با فشار و دمای متوسط. دیسک.
استیل ضدزنگ:
مقاومت بالا در برابر خوردگی، مناسب برای سیالات خورنده، صنایع غذایی و شیمیایی.
دیسک آلومینیوم برنز یا نیکل آلومینیوم برنز:
پترکیبی از مقاومت مکانیکی و مقاومت خوردگی مناسب برای کاربردهای دریایی و سیالات نمکی.
دیسک با پوشش نایلون یا اپوکسی:
برای افزایش مقاومت شیمیایی در سیالات خاص و کاهش اصطکاک در حین چرخش استفاده میشود.
بدنه شیر پروانهای نیز معمولاً از چدن نشکن (برای کاربردهای عمومی و اقتصادی)، فولاد کربنی (برای فشار و دمای بالاتر) یا استیل ضدزنگ (برای مقاومت شیمیایی) ساخته میشود. انتخاب صحیح این ترکیب باید با در نظر گرفتن نوع سیال، دما، فشار کاری و بودجه پروژه انجام شود.
پوششهای سطحی و افزایش مقاومت دیسک
برای افزایش مقاومت دیسک در برابر سایش و خوردگی، از پوششهای مختلفی استفاده میشود. پوشش نایلون (Nylon 11) سطحی صاف و مقاوم در برابر بسیاری از مواد شیمیایی ایجاد میکند و اصطکاک بین دیسک و سیت را کاهش میدهد. پوشش اپوکسی برای محافظت بدنه در برابر خوردگی محیطی، بهویژه در کاربردهای مدفون یا مرطوب، رایج است. در کاربردهای بسیار سخت مانند خطوط دوغاب یا سیالات ساینده، پوششهای سرامیکی یا کاربید تنگستن روی لبه دیسک اعمال میشود تا طول عمر آن در برابر سایش افزایش یابد.
اندازهگیری و سایزبندی شیر پروانهای
سایز شیر پروانهای باید متناسب با قطر خط لوله و نرخ جریان مورد نیاز انتخاب شود. نکته مهم در سایزبندی این شیر، توجه به میزان اشغال مقطع لوله توسط دیسک حتی در حالت کاملاً باز است؛ در قطرهای کوچک، این اشغال میتواند نسبت قابلتوجهی از مقطع را کاهش دهد و افت فشار محسوسی ایجاد کند. به همین دلیل برای خطوط با قطر کوچک، شیر توپی معمولاً گزینه بهتری است، در حالی که شیر پروانهای برای قطرهای متوسط به بالا کارایی اقتصادی بهتری دارد. محاسبه ضریب جریان (Cv) متناسب با نرخ جریان مورد نیاز پیش از انتخاب سایز نهایی توصیه میشود، بهویژه در پروژههای صنعتی با حجم سرمایهگذاری بالا.
اشتباهات رایج در انتخاب و استفاده از شیر پروانهای
یکی از رایجترین اشتباهات، نصب شیر پروانهای در حالت کاملاً بسته است که میتواند به لبه دیسک در حین سفت کردن پیچهای فلنج آسیب برساند؛ نصب باید همواره با دیسک کمی باز انجام شود. اشتباه دیگر، استفاده از مدل بدون آفست اقتصادی در کاربردهای با نیاز به آببندی صفر نشتی است که میتواند به نشتی مداوم و نارضایتی از عملکرد سیستم منجر شود؛ در چنین مواردی مدل تریپل آفست با سیت فلزی گزینه صحیحتری است.
عدم توجه به سازگاری شیمیایی جنس سیت با سیال عبوری نیز از اشتباهات پرتکرار است؛ برای مثال استفاده از سیت NBR در تماس طولانیمدت با موادی که با این الاستومر واکنش شیمیایی دارند، میتواند به تخریب سریع سیت منجر شود. همچنین نادیده گرفتن نیاز به گیربکس در سایزهای بزرگ و تلاش برای چرخش مستقیم و دستی دیسکهای بزرگ، میتواند به آسیب مکانیکی محور یا خستگی زودهنگام اجزا منجر شود.
قیمت شیر پروانهای و عوامل مؤثر بر آن
قیمت شیر پروانهای به عوامل متعددی از جمله سایز و قطر شیر، نوع بدنه (ویفری، لاگ یا فلنجی)، جنس دیسک و بدنه (چدن، استیل، فولاد کربنی)، نوع سیت (الاستومری یا فلزی)، نوع عملگر (دستی، گیربکسی، پنوماتیک یا برقی) و برند سازنده بستگی دارد. مدلهای تریپل آفست با سیت فلزی و استاندارد API 609 به دلیل پیچیدگی ساخت، معمولاً گرانتر از مدلهای ساده بدون آفست هستند.
با افزایش قطر شیر، میزان مصرف مواد اولیه و پیچیدگی ساخت افزایش مییابد که مستقیماً بر قیمت نهایی تأثیر میگذارد؛ به همین دلیل شیرهای پروانهای با قطر بسیار بزرگ، با وجود سبکتر بودن نسبت به شیرهای کشویی همقطر، همچنان قیمت قابل توجهی دارند. نوع عملگر نیز تأثیر چشمگیری بر قیمت نهایی دارد؛ یک شیر پروانهای با اهرم دستی ساده معمولاً چند برابر ارزانتر از همان شیر مجهز به عملگر پنوماتیک یا برقی است، زیرا هزینه اجزای الکترومکانیکی و کنترلی به قیمت پایه اضافه میشود.
برند و کشور سازنده نیز عامل مهمی محسوب میشود؛ برندهای اروپایی و آمریکایی معمولاً به دلیل کیفیت و انطباق با استانداردهای بینالمللی، قیمت بالاتری نسبت به تولیدات آسیایی یا داخلی دارند، هرچند تولیدات داخلی باکیفیت گزینهای مقرونبهصرفه و قابل اعتماد برای اغلب پروژهها محسوب میشوند. حجم سفارش نیز در قیمت نهایی تأثیرگذار است، بهطوریکه خرید عمده و پروژهای معمولاً با تخفیفهای قابل توجهی همراه است.
برای دریافت استعلام قیمت دقیق و بهروز متناسب با مشخصات فنی پروژه خود، میتوانید همین امروز برای خرید یا مشاوره با کارشناسان فروش شرکت نیاز سازه تماس بگیرید.
مقایسه شیر پروانهای با سایر شیرآلات
شیر پروانهای در مقابل شیر توپی:
شیر توپی آببندی مطمئنتر و افت فشار کمتری دارد، اما برای قطرهای بزرگ سنگین و گرانتر است؛ شیر پروانهای برای خطوط بزرگ اقتصادیتر است. بهطور کلی، در قطرهای کوچک تا متوسط با نیاز به آببندی مطمئن، شیر توپی ارجحیت دارد، در حالی که در قطرهای بزرگ که وزن و هزینه اهمیت بیشتری پیدا میکند، شیر پروانهای انتخاب منطقیتری است.
شیر پروانهای در مقابل شیر کشویی:
شیر کشویی افت فشار کمتری در حالت باز دارد، اما نصب و راهاندازی آن کندتر و پرهزینهتر است. همچنین وزن شیر کشویی در قطرهای بزرگ بهمراتب بیشتر از شیر پروانهای است که هزینه سازه نگهدارنده و حملونقل را افزایش میدهد.
شیر پروانهای در مقابل شیر دیافراگمی:
شیر دیافراگمی برای سیالات ساینده و خورنده مناسبتر است، اما فشار کاری آن محدودتر است و برای قطرهای بسیار بزرگ اقتصادی نیست.
شیر پروانهای در مقابل شیر گلوب:
شیر گلوب برای کنترل دقیق و تدریجی جریان بسیار مناسبتر است، اما افت فشار بسیار بیشتری نسبت به شیر پروانهای ایجاد میکند و برای قطرهای بزرگ استفاده نمیشود. به همین دلیل، در سیستمهایی که هم نیاز به کنترل دقیق و هم صرفه اقتصادی برای قطرهای بزرگ مطرح است، مهندسان طراح گاه از ترکیب هر دو شیر در بخشهای مختلف خط لوله استفاده میکنند تا از مزایای هر دو بهرهمند شوند.
بازار و تولیدکنندگان شیر پروانهای
بازار شیر پروانهای در ایران با رشد پروژههای آب و فاضلاب، نفت و گاز و ساختمانی همراه بوده است. توسعه شبکههای آبرسانی شهری و پروژههای انتقال آب بینحوضهای، تقاضا برای شیرهای پروانهای با قطر بزرگ را بهطور محسوسی افزایش داده است. همچنین رشد پروژههای اتوماسیون صنعتی، تقاضا برای مدلهای پنوماتیک و برقی این شیر را افزایش داده است.
از سوی دیگر، افزایش سرمایهگذاری در پروژههای پتروشیمی و پالایشگاهی، تقاضا برای شیرهای پروانهای با استاندارد API 609 و قابلیت Fire-Safe را در سالهای اخیر رشد داده است، چرا که این پروژهها معمولاً الزامات ایمنی و کیفی سختگیرانهای برای تجهیزات خود در نظر میگیرند. توجه فزاینده صنایع به بهینهسازی هزینههای سرمایهگذاری اولیه (CAPEX) نیز باعث شده در پروژههایی که امکان استفاده از شیر پروانهای بهجای شیرهای سنگینتر مانند شیر کشویی وجود دارد، این جایگزینی بهطور فزایندهای مورد توجه مهندسان طراح قرار گیرد.
تولیدکنندگان داخلی گزینهای اقتصادی برای پروژههای متوسط ارائه میدهند و در سالهای اخیر با بهبود دانش فنی، کیفیت قابل قبولی برای اغلب کاربردهای عمومی فراهم کردهاند. تولیدکنندگان اروپایی و آسیایی برای پروژههای حساس با استاندارد API 609 و کاربردهای بحرانی صنعت نفت و گاز انتخاب میشوند، جایی که الزامات کیفی و تستهای سختگیرانهتری مورد نیاز است. شرکت نیاز سازه با گردآوری محصولات معتبر داخلی و بینالمللی، طیف کاملی از شیرهای پروانهای را با تضمین کیفیت و مطابقت با استاندارد مواد اولیه عرضه میکند.
تفاوت شیر پروانهای صنعتی و بهداشتی
شیرهای پروانهای بهداشتی که در صنایع غذایی، لبنی و دارویی استفاده میشوند، معمولاً با اتصالات Tri-Clamp ساخته میشوند تا امکان شستوشوی کامل و جلوگیری از تجمع باکتری فراهم شود. سطح دیسک و بدنه در این مدلها پرداخت آینهای دارد. در مقابل، شیرهای پروانهای صنعتی عمومی که در خطوط آب، نفت و گاز استفاده میشوند، تمرکز طراحی آنها بیشتر بر مقاومت مکانیکی و تحمل فشار است تا الزامات بهداشتی سختگیرانه.
قیمت شیر پروانهای و عوامل مؤثر بر آن
سایز و قطر شیر: قطر بزرگتر قیمت بالاتر دارد.
متریال: استیل، فولاد یا چدن قیمت نهایی را تعیین میکنند.
نوع عملگر: پنوماتیک، هیدرولیک یا برقی هزینه بیشتری دارد.
برند و خدمات پس از فروش: برندهای معتبر با گارانتی کیفیت قیمت بالاتر ارائه میدهند.
کلاس فشار و نوع شیر: فلنجدار، Wafer یا چندراهه بودن شیر بر قیمت تأثیر مستقیم دارد.
بازار شیر پروانهای
بازار شیر پروانهای در ایران و منطقه به دلیل سبکی، نصب آسان و امکان کنترل جریان در خطوط قطر بزرگ پرتقاضا است:
نسخههای استیل و فولادی بیشترین فروش را دارند در پروژههای صنعتی و ساختمانی.
مدلهای پنوماتیک و هیدرولیک در خطوط اتوماسیون محبوب هستند.
تأمینکنندگان داخلی و برندهای بینالمللی معتبر نقش کلیدی در اطمینان مشتری دارند.گ
تولیدکنندهها و برندهای معتبر شیر پروانهای
تولیدکنندگان داخلی: عرضه شیر پروانهای با کیفیت و قیمت مناسب.
برندهای اروپایی و آسیایی: مناسب پروژههای بینالمللی و خطوط صنعتی حساس.
نیاز سازه: ارائه انواع شیر پروانهای با گارانتی کیفیت، استاندارد مواد و خدمات پس از فروش کامل.
نکات کلیدی هنگام خرید شیر پروانهای
پیش از خرید شیر پروانهای، توجه به چند نکته میتواند از انتخاب نادرست و هزینههای اضافی جلوگیری کند. ابتدا مشخصات دقیق پروژه شامل قطر خط لوله، فشار و دمای کاری، نوع سیال و میزان سازگاری شیمیایی مورد نیاز را مشخص کنید. سپس تصمیم بگیرید که آیا کاربرد شما صرفاً نیاز به قطع و وصل جریان دارد یا کنترل نسبی جریان نیز مدنظر است، زیرا این موضوع در انتخاب نوع سیت و طراحی دیسک تأثیرگذار است.
از تأمینکننده گواهی کیفیت مواد اولیه و در صورت نیاز پروژههای حساس، گواهینامههای استاندارد بینالمللی مانند API 609 را درخواست کنید. کیفیت سیت و سازگاری آن با سیال عبوری را با دقت بررسی کنید، زیرا این قطعه معمولاً اولین جزئی است که در طول زمان دچار سایش میشود. در صورت نیاز به اتوماسیون، از سازگاری بدنه شیر با نوع عملگر مورد نظر (پنوماتیک، برقی یا گیربکس دستی) اطمینان حاصل کنید و در نهایت، خدمات پس از فروش، گارانتی و دسترسی به قطعات یدکی مانند سیت و آببند را از تأمینکننده جویا شوید.
همچنین توصیه میشود پیش از نهایی کردن خرید، در صورت امکان، مستندات فنی و نتایج تست فشار محصول را از تأمینکننده درخواست کنید تا از انطباق کامل محصول با مشخصات اعلامی اطمینان حاصل شود. مقایسه چند گزینه از تأمینکنندگان مختلف، هم از نظر قیمت و هم از نظر کیفیت و خدمات پس از فروش، میتواند به تصمیمگیری بهتر کمک کند؛ اما باید توجه داشت که انتخاب صرفاً بر اساس پایینترین قیمت، گاهی میتواند به هزینههای پنهان تعمیر و نگهداری در آینده منجر شود.
خدمات شرکت نیاز سازه در حوزه شیرآلات صنعتی
فراتر از عرضه محصول، شرکت نیاز سازه با هدف تبدیل شدن به یک شریک قابل اعتماد در پروژههای صنعتی و تأسیساتی، خدماتی فراتر از فروش صرف ارائه میدهد. تیم فنی این مجموعه آماده است تا در مرحله طراحی پروژه، با بررسی نقشهها و مشخصات فنی خط لوله، مناسبترین نوع بدنه، جنس دیسک و سیت، و نوع عملگر شیر پروانهای را پیشنهاد دهد و از انتخاب نادرست که میتواند هزینههای جبرانناپذیری به پروژه تحمیل کند، جلوگیری کند.
ارائه مستندات فنی، گواهیهای کیفیت و در صورت نیاز، همکاری با آزمایشگاههای معتبر برای انجام تستهای فشار، از دیگر خدمات این مجموعه است. پشتیبانی پس از فروش شامل مشاوره در زمینه نصب، عیبیابی و تأمین قطعات یدکی مانند سیت، آببند و اجزای عملگر نیز بخش مهمی از تعهد شرکت نیاز سازه به مشتریان محسوب میشود.
این رویکرد جامع باعث شده بسیاری از مشتریان، بهویژه در پروژههای بزرگ صنعتی، شرکت نیاز سازه را نه صرفاً بهعنوان یک فروشنده محصول، بلکه بهعنوان یک مشاور فنی قابل اعتماد در طول عمر پروژه در نظر بگیرند. از انتخاب اولیه محصول در فاز طراحی تا پشتیبانی چندین ساله پس از راهاندازی، تیم نیاز سازه در کنار مشتریان خود باقی میماند تا از عملکرد پایدار و بیدغدغه سیستم لولهکشی اطمینان حاصل شود.
جمعبندی
شیر پروانهای با ترکیبی از وزن کم، نصب آسان، قیمت اقتصادی و قابلیت کنترل نسبی جریان، انتخابی هوشمندانه برای بسیاری از خطوط صنعتی و تأسیساتی با قطر متوسط تا بزرگ است. از شبکههای آبرسانی شهری تا خطوط بزرگ انتقال نفت و گاز، این شیر توانسته با ارائه توازنی مناسب میان هزینه، عملکرد و سهولت نگهداری، جایگاه خود را در میان مهندسان طراح و پیمانکاران تثبیت کند.
انتخاب صحیح نوع بدنه، جنس دیسک و سیت، و نوع عملگر متناسب با شرایط پروژه، نقش تعیینکنندهای در عملکرد بلندمدت و صرفه اقتصادی دارد. غفلت از هر یک از این پارامترها، از جنس نامناسب سیت گرفته تا انتخاب نادرست میان مدل بدون آفست و تریپل آفست، میتواند در بلندمدت هزینههای تعمیر و توقف غیرمنتظره سیستم را به همراه داشته باشد. به همین دلیل، مشورت با تیم فنی مجرب پیش از خرید، از اهمیت بالایی برخوردار است.
شرکت نیاز سازه با عرضه طیف کاملی از شیرهای پروانهای، همراه با مشاوره فنی تخصصی و خدمات پس از فروش، آماده است تا بهترین راهکار را برای پروژه شما فراهم کند. از مرحله انتخاب اولیه محصول تا نصب، راهاندازی و پشتیبانی بلندمدت، هدف شرکت نیاز سازه ارائه تجربهای یکپارچه و بدون دغدغه به مشتریان است. برای مشاوره رایگان و ثبت سفارش، همین امروز با کارشناسان شرکت نیاز سازه تماس بگیرید و خریدی مطمئن و مبتنی بر دانش فنی تجربه کنید.
در نهایت، باید تأکید کرد که سرمایهگذاری در انتخاب صحیح شیر پروانهای، نه یک هزینه بلکه نوعی سرمایهگذاری بلندمدت برای کاهش توقفات غیرمنتظره، افزایش ایمنی و کاهش هزینههای نگهداری در طول عمر پروژه محسوب میشود. مطالعه دقیق مشخصات فنی، مشورت با کارشناسان مجرب و اطمینان از اصالت و کیفیت محصول خریداریشده، سه اصل کلیدی برای دستیابی به سیستمی پایدار و کارآمد هستند که شرکت نیاز سازه همراه مطمئن شما در تمام مراحل آن خواهد بود. چه پروژه شما یک شبکه کوچک آبرسانی ساختمانی باشد و چه یک خط انتقال بزرگ صنعتی، تیم فنی و فروش شرکت نیاز سازه با تکیه بر سالها تجربه در تأمین شیرآلات صنعتی، آماده است تا در هر مرحله از انتخاب تا بهرهبرداری نهایی، همراه و مشاور شما باشد.
سوالات متداول
شیر پروانهای برای چه فشارهایی مناسب است؟
فشار متوسط تا بالا، بسته به متریال و کلاس فشار.
آیا نصب شیر پروانهای دشوار است؟
خیر، به دلیل وزن کم و طراحی فلنج یا Wafer نصب آسان است.
آیا میتوان از شیر پروانهای در اتوماسیون استفاده کرد؟
بله، مدلهای پنوماتیک و برقی قابلیت کنترل از راه دور و اتصال به سیستمهای PLC و DCS دارند.
نگهداری شیر پروانهای چگونه است؟
سرویس دورهای و تمیزکاری، طول عمر شیر را افزایش میدهد و زمان توقف خطوط را کاهش میدهد.
تفاوت شیر پروانهای فلنجدار و Wafer چیست؟
فلنجدار نصب ایمن و مقاوم برای خطوط صنعتی است، Wafer سبک و سریع نصب میشود، مناسب خطوط استاندارد و متوسط.
شیر پروانهای برای چه قطرهایی مناسبتر است؟
شیر پروانهای بهویژه برای قطرهای متوسط تا بزرگ اقتصادی و کارآمد است و در قطرهای بسیار بزرگ عملاً تنها گزینه اقتصادی محسوب میشود.
تفاوت شیر پروانهای و شیر توپی چیست؟
شیر توپی آببندی بهتر و افت فشار کمتر دارد، اما شیر پروانهای برای قطرهای بزرگ سبکتر، فشردهتر و ارزانتر است.
آیا شیر پروانهای برای کنترل دقیق جریان مناسب است؟
تا حدی بله و میتواند برای تنظیم نسبی جریان استفاده شود، اما برای کنترل بسیار دقیق و پیوسته، شیرهای کنترلی تخصصی مانند شیر گلوب مناسبترند.
تریپل آفست چیست و چه مزیتی دارد؟
طراحی پیشرفتهای که با سه جابهجایی هندسی، تماس دیسک و سیت را تنها به لحظه نهایی بستن محدود میکند، سایش سیت را کاهش میدهد و امکان استفاده از سیت فلزی برای دما و فشار بالا را فراهم میکند.
نصب شیر پروانهای دشوار است؟
در مدل ویفری، نصب ساده و سریع است و به فضای کمی نیاز دارد؛ در سایزهای بزرگ نیازمند تجهیزات بالابر، گیربکس و دقت بیشتری در همراستایی فلنجها است.
آیا شیر پروانهای نیاز به نگهداری خاصی دارد؟
بله، بازرسی دورهای سیت، روانکاری محور و بررسی عملکرد گیربکس یا عملگر خودکار برای حفظ عملکرد بهینه توصیه میشود. غفلت از این بازرسیهای ساده و کمهزینه، در بلندمدت میتواند به خرابیهای پرهزینهتر و توقف غیرمنتظره خط تولید یا تأسیسات منجر شود.
چه زمانی باید مدل لاگ بهجای ویفری انتخاب شود؟
در صورتی که احتمال نیاز به جداسازی یک طرف خط لوله برای تعمیرات بدون تخلیه کامل خط وجود داشته باشد، مدل لاگ به دلیل پیچهای مستقل هر طرف، انتخاب مناسبتری است.
آیا شیر پروانهای برای خطوط با فشار بسیار بالا مناسب است؟
مدلهای استاندارد بدون آفست معمولاً برای فشارهای متوسط طراحی شدهاند، اما مدلهای تریپل آفست با سیت فلزی و استاندارد API 609 میتوانند در فشارهای بسیار بالاتر و شرایط بحرانیتر نیز بهکار روند.
تفاوت اصلی میان شیر پروانهای Concentric و Triple Offset در چیست؟
در مدل Concentric، محور دقیقاً از مرکز دیسک عبور میکند و تماس دیسک با سیت در طول کل مسیر چرخش برقرار است، در حالی که در مدل Triple Offset، جابهجایی هندسی محور باعث میشود تماس دیسک و سیت تنها در لحظه نهایی بسته شدن رخ دهد، که سایش را بهشدت کاهش داده و امکان استفاده در فشار و دمای بالاتر را فراهم میکند. به همین دلیل، در پروژههای با چرخه عملیاتی بالا (سیکلهای زیاد باز و بسته شدن در طول شبانهروز)، انتخاب مدل Triple Offset با وجود قیمت بالاتر، معمولاً از نظر اقتصادی در بلندمدت توجیهپذیرتر است.
برای خرید شیر پروانهای با کیفیت بالا، نصب آسان و کنترل دقیق جریان، نیاز سازه بهترین انتخاب شماست. انواع شیر پروانهای با متریال، سایز و عملگرهای مختلف موجود است.
📞 همین الآن با کارشناسان نیاز سازه تماس بگیرید و مشاوره تخصصی رایگان دریافت کنید تا خریدی مطمئن و حرفهای داشته باشید.
شیر پروانهای
شیر پروانهای صنعتی
خرید شیر پروانهای
قیمت شیر پروانهای
شیر پروانهای استیل
شیر پروانهای فولادی
شیر پروانهای فلنجدار
شیر پروانهای Wafer
شیر پروانهای مقاوم و قابل نصب آسان، مناسب برای خطوط صنعتی، پتروشیمی، ساختمانی و قطر بزرگ. در این مقاله نیاز سازه با انواع مدلها، مزایا، کاربردها، قیمت، بازار و برندهای معتبر شیر پروانهای آشنا شوید و خریدی مطمئن داشته باشید.
