شیر پروانه‌ای پنوماتیک استیل

معرفی محصول

شیر پروانه‌ای پنوماتیک استیل یکی از انواع شیرآلات صنعتی اتوماتیک است که برای کنترل، قطع و وصل جریان سیالات در محیط‌های خورنده، بهداشتی و حساس مورد استفاده قرار می‌گیرد. این شیر از بدنه و قطعات اصلی ساخته شده از استیل ضدزنگ به همراه یک اکچویتور پنوماتیکی تشکیل شده و با استفاده از هوای فشرده، امکان عملکرد سریع و خودکار را فراهم می‌کند.

استفاده از استیل 304، 316 و 316L در ساختار این شیر باعث مقاومت بالا در برابر خوردگی، رطوبت، مواد شیمیایی و شرایط سخت کاری می‌شود. به همین دلیل شیر پروانه‌ای پنوماتیک استیل در صنایع غذایی، دارویی، شیمیایی، نفت و گاز و خطوط فرآیندی حساس کاربرد گسترده‌ای دارد.

این محصول مناسب چه کسانی است؟

این شیر برای صنایع غذایی، دارویی، بهداشتی، شیمیایی، کارخانه‌های فرآوری، پتروشیمی‌ها، خطوط انتقال مواد خورنده و پروژه‌هایی که نیاز به شیر اتوماتیک با مقاومت خوردگی بالا دارند مناسب است.

مشخصات فنی

• نوع شیر:
  • پروانه‌ای پنوماتیک استیل
• نوع عملکرد:
  • اتوماتیک
  • ربع‌گرد (Quarter Turn)
• نوع اکچویتور:
  • پنوماتیکی Rack & Pinion
  • Scotch Yoke (کاربردهای خاص)
• حالت عملکرد:
  • تک اثر (Single Acting)
  • دو اثر (Double Acting)
• نوع اتصال:
  • ویفری (Wafer)
  • لاگ (Lug)

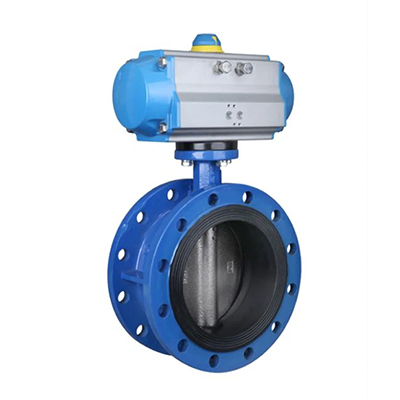

  • فلنجی (Flanged)
  • کلمپی (Clamp) در کاربردهای بهداشتی
• فشار هوای کاری:
  • معمولاً ۴ تا ۸ بار
• جنس بدنه:
  • استیل 304
  • استیل 316
  • استیل 316L
• جنس دیسک:
  • استیل 304
  • استیل 316
  • استیل 316L
• جنس شفت:
  • استیل 304
  • استیل 316
• جنس سیت:
  • EPDM
  • PTFE
  • NBR
  • Viton
• کلاس فشاری:
  • PN10
  • PN16
  • PN25
  • Class 150
• سایزهای متداول:
  • DN25 تا DN1200
• استاندارد طراحی:
  • API 609
  • EN 593
• استاندارد تست:
  • API 598
  • ISO 5208

ویژگی‌ها و مزایا

• مقاومت عالی در برابر خوردگی
• مناسب برای محیط‌های مرطوب و شیمیایی
• عملکرد سریع و اتوماتیک
• قابلیت فرمان از راه دور
• امکان اتصال به PLC
• مناسب برای صنایع حساس
• سطح داخلی و خارجی مقاوم و قابل شست‌وشو
• طول عمر بالا
• کاهش نیاز به تعمیرات
• قابلیت نصب تجهیزات ابزار دقیق

انواع شیر پروانه‌ای پنوماتیک استیل

شیر پروانه‌ای پنوماتیک استیل 304

این مدل برای کاربردهای عمومی صنعتی، صنایع غذایی و محیط‌هایی با خوردگی متوسط مناسب است.

شیر پروانه‌ای پنوماتیک استیل 316

استیل 316 به دلیل وجود مولیبدن مقاومت بالاتری در برابر مواد شیمیایی و محیط‌های خورنده دارد و در صنایع شیمیایی و دریایی کاربرد بیشتری دارد.

شیر پروانه‌ای پنوماتیک استیل 316L

این مدل به دلیل کربن کمتر، برای صنایع دارویی، غذایی و کاربردهای بهداشتی که نیاز به جوشکاری و پاکیزگی بالا دارند استفاده می‌شود.

نحوه عملکرد شیر پروانه‌ای پنوماتیک استیل

اکچویتور پنوماتیکی با استفاده از هوای فشرده، نیروی لازم برای چرخش دیسک شیر را تأمین می‌کند. با حرکت ۹۰ درجه‌ای دیسک، مسیر عبور سیال باز، بسته یا کنترل می‌شود.

در مدل تک اثر، برگشت شیر توسط فنر انجام می‌شود و در مدل دو اثر، هر دو حرکت باز و بسته شدن توسط هوای فشرده انجام می‌گیرد.

کاربردها

• صنایع غذایی
• صنایع دارویی
• صنایع شیمیایی
• صنایع نفت و گاز
• پتروشیمی
• آزمایشگاه‌ها
• صنایع نوشیدنی
• خطوط فرآوری مواد
• سیستم‌های انتقال مواد خورنده
• تجهیزات بهداشتی صنعتی

راهنمای انتخاب شیر پروانه‌ای پنوماتیک استیل

برای انتخاب صحیح این شیر باید موارد زیر بررسی شود:

• نوع سیال
• میزان خورندگی سیال
• فشار و دمای کاری
• سایز خط لوله
• گرید استیل مورد نیاز
• نوع سیت آب‌بندی
• نوع اتصال
• گشتاور مورد نیاز اکچویتور

برای صنایع غذایی و دارویی معمولاً استیل 316L همراه با سیت PTFE یا EPDM انتخاب می‌شود. برای کاربردهای عمومی‌تر، استیل 304 گزینه اقتصادی‌تری است.

تفاوت استیل 304 و 316 در شیر پروانه‌ای پنوماتیک

استیل 304 برای بسیاری از کاربردهای صنعتی مناسب است، اما استیل 316 مقاومت بیشتری در برابر مواد شیمیایی، کلریدها و محیط‌های خورنده دارد.

تفاوت شیر پروانه‌ای پنوماتیک استیل و چدنی

مدل استیل مقاومت خوردگی بالاتری دارد و برای محیط‌های حساس مناسب‌تر است، در حالی که مدل چدنی گزینه اقتصادی‌تر برای آب و سیالات غیرخورنده محسوب می‌شود.

اشتباهات رایج هنگام خرید

• انتخاب گرید استیل نامناسب
• بی‌توجهی به نوع سیت
• انتخاب اکچویتور بدون محاسبه گشتاور
• عدم توجه به دما و فشار کاری
• استفاده از متریال نامناسب برای سیال

نکات نصب و نگهداری

در زمان نصب باید اتصالات پنوماتیک، هم‌راستایی خط لوله، سلامت آب‌بندی، عملکرد شیر برقی و تنظیمات اکچویتور بررسی شود.

بازرسی دوره‌ای دیسک، شفت، سیت، اکچویتور و تجهیزات کنترلی باعث افزایش طول عمر شیر و حفظ عملکرد دقیق آن خواهد شد.

سوالات متداول

شیر پروانه‌ای پنوماتیک استیل چه کاربردی دارد؟

برای کنترل خودکار سیالات در محیط‌های خورنده، بهداشتی و صنعتی استفاده می‌شود.

تفاوت استیل 316 و 316L چیست؟

استیل 316L کربن کمتری دارد و برای کاربردهای بهداشتی و جوشکاری‌های حساس مناسب‌تر است.

آیا شیر پروانه‌ای پنوماتیک استیل قابل اتصال به PLC است؟

بله، با استفاده از تجهیزات کنترلی مانند شیر برقی و پوزیشنر امکان اتصال به سیستم‌های اتوماسیون وجود دارد.

جمع‌بندی

شیر پروانه‌ای پنوماتیک استیل با ترکیب مقاومت بالای استیل ضدزنگ و عملکرد سریع اکچویتور پنوماتیکی، گزینه‌ای مناسب برای صنایع حساس و محیط‌های خورنده است. این شیر در صنایع غذایی، دارویی، شیمیایی، نفت، گاز و بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، انتخاب مدل مناسب و استعلام قیمت انواع شیر پروانه‌ای پنوماتیک استیل هستند.
