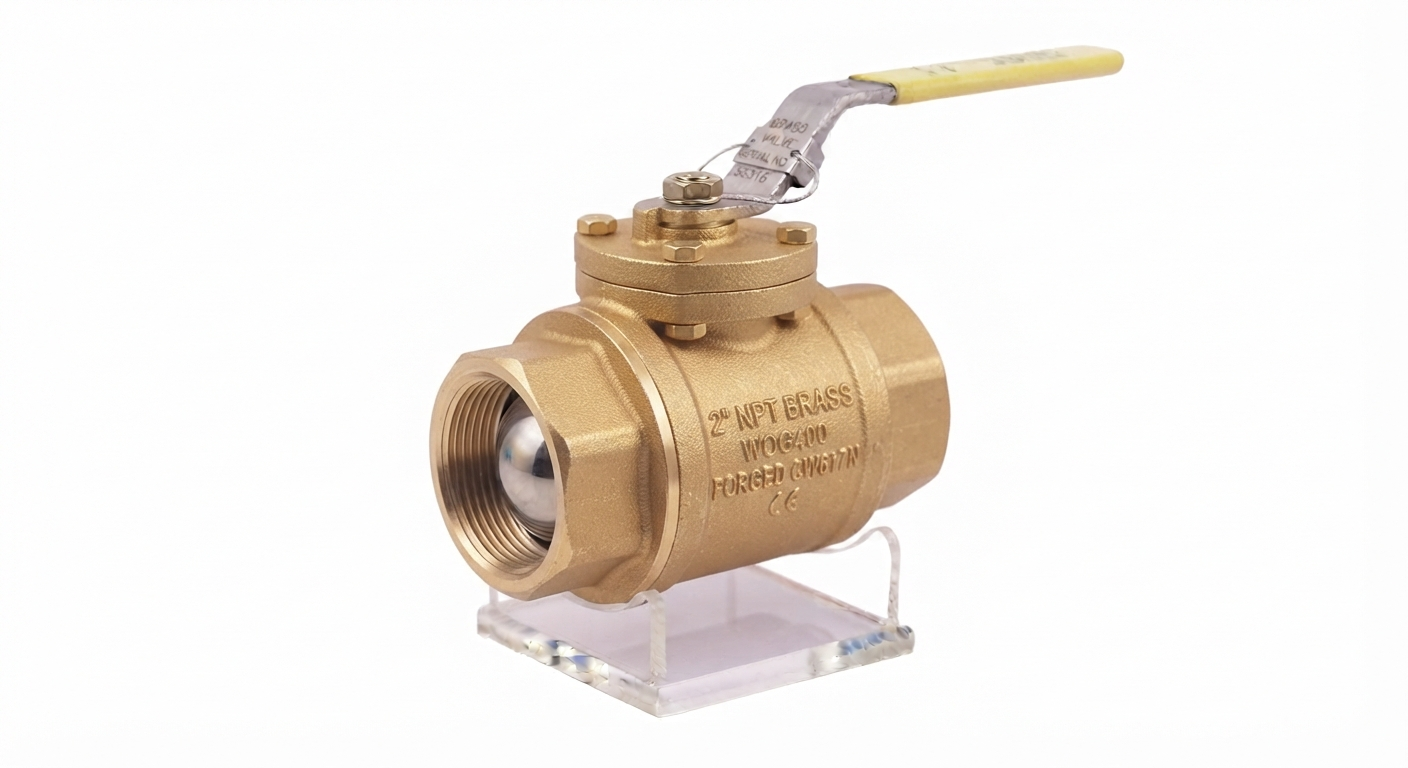

شیر توپی دنده‌ای NPT

معرفی محصول

شیر توپی دنده‌ای NPT یکی از انواع شیرآلات صنعتی با اتصال رزوه‌ای است که برای کنترل، قطع و وصل جریان سیالات در خطوط لوله مورد استفاده قرار می‌گیرد. این شیر با بهره‌گیری از استاندارد رزوه NPT (National Pipe Thread) امکان اتصال مطمئن به تجهیزات و لوله‌های رزوه‌ای را فراهم کرده و به دلیل نصب آسان، عملکرد سریع و آب‌بندی مناسب، در بسیاری از کاربردهای صنعتی و تأسیساتی استفاده می‌شود.

مکانیزم عملکرد شیر توپی دنده‌ای NPT بر اساس چرخش ۹۰ درجه‌ای توپ داخلی است. با حرکت دسته اهرمی، توپ داخل شیر مسیر عبور سیال را باز یا بسته کرده و کنترل سریع جریان را با کمترین افت فشار امکان‌پذیر می‌کند.

این شیر در متریال‌های مختلف مانند استیل 304، استیل 316، فولاد کربنی، برنج و آلیاژهای مقاوم تولید می‌شود و بسته به نوع سیال، فشار کاری و شرایط بهره‌برداری انتخاب خواهد شد.

این محصول مناسب چه کسانی است؟

شیر توپی دنده‌ای NPT برای صنایع نفت و گاز، پتروشیمی، تجهیزات هیدرولیک، سیستم‌های پنوماتیک، خطوط هوای فشرده، صنایع شیمیایی، تأسیسات صنعتی و خطوط انتقال سیالات عمومی مناسب است.

مشخصات فنی

• نوع شیر: توپی (Ball Valve)
• نوع اتصال: دنده‌ای (Threaded)
• استاندارد رزوه: NPT
• جنس بدنه: استیل 304، استیل 316، فولاد کربنی، برنج
• جنس توپ: استنلس استیل یا برنج کروم‌کاری شده
• جنس سیت: PTFE، RPTFE، TFM
• نوع عملکرد: اهرمی
• ساختار بدنه: یک‌تکه، دو‌تکه، سه‌تکه
• نوع رزوه: مخروطی NPT
• فشار کاری: متناسب با جنس و مدل شیر
• کلاس فشار: Class 150، Class 300، Class 600 (بسته به مدل)
• استاندارد طراحی: API 608، ASME B16.34
• استاندارد تست: API 598
• سایزهای متداول: ۱/۴ تا ۴ اینچ
• سیالات قابل استفاده: آب، گاز، هوا، روغن، بخار، مواد شیمیایی و سیالات صنعتی

ویژگی‌ها و مزایا

• اتصال رزوه‌ای استاندارد NPT
• آب‌بندی مناسب به دلیل طراحی رزوه مخروطی
• نصب سریع و آسان
• عملکرد سریع با چرخش ۹۰ درجه
• افت فشار کم
• تنوع بالا در جنس بدنه
• مقاومت مناسب در برابر فشار
• تعمیر و نگهداری آسان
• مناسب برای تجهیزات صنعتی و فرآیندی

کاربردها

• صنایع نفت و گاز
• پتروشیمی
• سیستم‌های هیدرولیک
• تجهیزات پنوماتیک
• خطوط هوای فشرده
• صنایع شیمیایی
• کارخانه‌های صنعتی
• تأسیسات فرآیندی
• خطوط انتقال سیالات

راهنمای انتخاب شیر توپی دنده‌ای NPT

برای انتخاب شیر توپی دنده‌ای NPT باید نوع سیال، فشار کاری، دمای سیستم، جنس بدنه، سایز شیر و شرایط محیطی بررسی شود.

رزوه NPT یکی از استانداردهای رایج در تجهیزات صنعتی به‌خصوص در استانداردهای آمریکایی است. هنگام خرید باید اطمینان حاصل شود که رزوه شیر با رزوه اتصالات و تجهیزات خط لوله یکسان باشد، زیرا ترکیب رزوه NPT با BSP می‌تواند باعث نشتی و کاهش ایمنی سیستم شود.

برای کاربردهای عمومی صنعتی، مدل‌های فولادی و برنجی گزینه‌های اقتصادی هستند. در محیط‌های خورنده یا صنایع حساس، استفاده از استیل 316 و 316L انتخاب مناسب‌تری خواهد بود.

اشتباهات رایج هنگام خرید

• اشتباه گرفتن رزوه NPT با BSP
• انتخاب سایز رزوه نامناسب
• بی‌توجهی به فشار و دمای کاری
• انتخاب متریال نامناسب برای سیال
• استفاده از شیر غیر استاندارد در خطوط حساس

نکات نصب و نگهداری

قبل از نصب شیر توپی دنده‌ای NPT باید رزوه‌ها کاملاً تمیز شده و از نوار آب‌بندی یا خمیر رزوه مناسب استفاده شود. هنگام نصب نباید نیروی بیش از حد به بدنه شیر وارد شود.

بازرسی دوره‌ای نشتی اتصالات، عملکرد اهرم، وضعیت سیت و سلامت بدنه، باعث افزایش عمر مفید شیر و جلوگیری از خرابی زودهنگام خواهد شد.

سوالات متداول

تفاوت شیر توپی NPT و BSP چیست؟

رزوه NPT بر اساس استاندارد آمریکایی طراحی شده و دارای رزوه مخروطی است، در حالی که BSP استاندارد بریتانیایی بوده و مشخصات متفاوتی دارد.

شیر توپی دنده‌ای NPT در چه صنایعی استفاده می‌شود؟

این شیر در صنایع نفت، گاز، پتروشیمی، هیدرولیک، پنوماتیک، شیمیایی و تأسیسات صنعتی کاربرد دارد.

آیا شیر توپی NPT برای گاز مناسب است؟

بله، در صورت استفاده از مدل استاندارد مخصوص گاز و رعایت فشار کاری مجاز، می‌تواند در خطوط گاز صنعتی استفاده شود.

جمع‌بندی

شیر توپی دنده‌ای NPT یکی از شیرآلات صنعتی پرکاربرد برای خطوط رزوه‌ای است که با اتصال استاندارد NPT، عملکرد سریع، آب‌بندی مناسب و تنوع در متریال، در صنایع نفت، گاز، پتروشیمی، پنوماتیک، هیدرولیک و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، معرفی مدل مناسب و استعلام قیمت انواع شیر توپی دنده‌ای NPT هستند.
