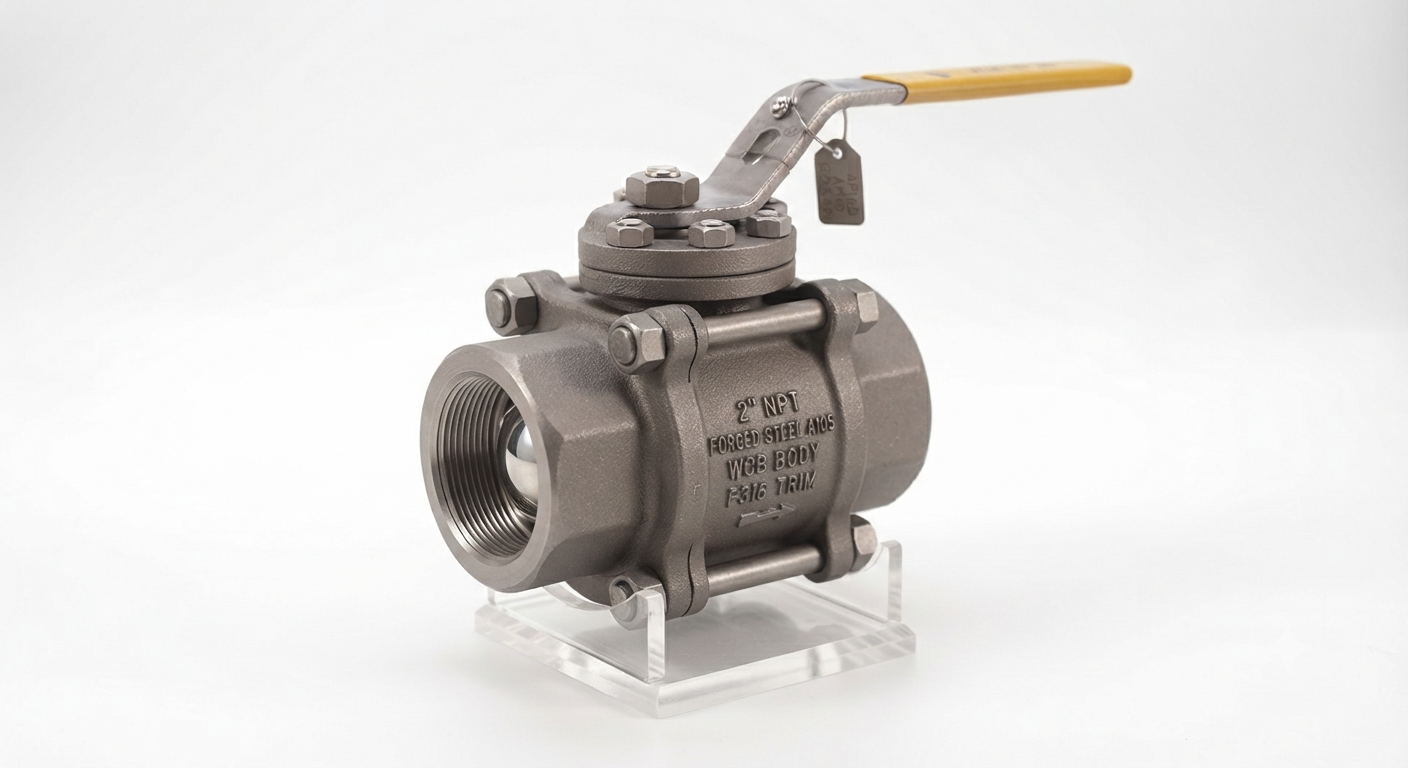

شیر توپی فولادی دنده‌ای

معرفی محصول

شیر توپی فولادی دنده‌ای یکی از انواع پرکاربرد شیرآلات صنعتی برای کنترل، قطع و وصل جریان سیالات در خطوط لوله با سایزهای کوچک و متوسط است. این شیر با استفاده از مکانیزم توپ چرخشی و عملکرد ۹۰ درجه‌ای، امکان باز و بسته کردن سریع مسیر جریان را فراهم می‌کند و به دلیل بدنه فولادی مقاوم، اتصال رزوه‌ای مطمئن و آب‌بندی مناسب، در بسیاری از سیستم‌های صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد.

اتصال دنده‌ای یا رزوه‌ای در این نوع شیر باعث نصب آسان، کاهش هزینه‌های اجرا و امکان استفاده در فضاهای محدود می‌شود. شیر توپی فولادی دنده‌ای معمولاً برای خطوطی که نیاز به جداسازی آسان، تعمیرات سریع و عملکرد مطمئن دارند، انتخاب مناسبی است.

این شیر در جنس‌های مختلف فولادی مانند فولاد کربنی ASTM A216 WCB تولید شده و بسته به شرایط کاری در کلاس‌های فشاری مختلف عرضه می‌شود.

این محصول مناسب چه کسانی است؟

شیر توپی فولادی دنده‌ای برای استفاده در صنایع نفت و گاز، تأسیسات صنعتی، خطوط هوای فشرده، سیستم‌های آب، روغن، سوخت، تجهیزات کارخانه‌ای، ماشین‌آلات صنعتی، سیستم‌های حرارتی و پروژه‌هایی که نیاز به اتصال رزوه‌ای دارند، مناسب است.

مشخصات فنی

• نوع شیر: توپی (Ball Valve)
• جنس بدنه: فولاد کربنی (Carbon Steel)
• گرید متداول بدنه: ASTM A216 WCB
• نوع اتصال: دنده‌ای (Threaded / NPT / BSP)
• نوع عملکرد: اهرمی دستی
• قابلیت تجهیز: اکچویتور پنوماتیکی و برقی در مدل‌های خاص
• جنس توپ: استنلس استیل
• جنس سیت: PTFE، RPTFE، TFM
• طراحی: Full Port یا Reduced Port
• کلاس فشار: Class 150، Class 300، PN16، PN25، PN40
• استاندارد طراحی: API 608، ASME B16.34
• استاندارد تست: API 598
• محدوده دمای کاری: متناسب با جنس بدنه و آب‌بندی
• سیالات قابل استفاده: آب، گاز، روغن، سوخت، هوای فشرده و سیالات صنعتی

ویژگی‌ها و مزایا

• مقاومت بالا به دلیل بدنه فولادی
• نصب سریع و آسان به دلیل اتصال دنده‌ای
• آب‌بندی مناسب و کاهش نشتی
• عملکرد سریع با چرخش ۹۰ درجه
• افت فشار پایین
• مناسب برای خطوط کوچک و متوسط
• تعمیر و نگهداری آسان
• قیمت اقتصادی‌تر نسبت به مدل‌های فلنجی در برخی کاربردها

کاربردها

• صنایع نفت و گاز
• سیستم‌های هوای فشرده
• خطوط انتقال آب صنعتی
• تجهیزات کارخانه‌ها
• ماشین‌آلات صنعتی
• سیستم‌های سوخت‌رسانی
• تأسیسات حرارتی
• خطوط روغن و سیالات فرآیندی

راهنمای انتخاب شیر توپی فولادی دنده‌ای

برای انتخاب شیر توپی فولادی دنده‌ای باید سایز لوله، نوع رزوه، فشار کاری، دمای سیال، نوع سیال و جنس آب‌بندی بررسی شود.

این مدل بیشتر برای سایزهای کوچک و متوسط کاربرد دارد. در شرایطی که نیاز به باز و بسته کردن مکرر، تعمیرات آسان یا نصب در فضای محدود وجود دارد، اتصال دنده‌ای می‌تواند گزینه مناسبی باشد.

برای خطوط با فشار بالا یا سایزهای بزرگ‌تر معمولاً مدل‌های فلنجی یا جوشی انتخاب مناسب‌تری هستند.

اشتباهات رایج هنگام خرید

• انتخاب رزوه نامناسب با خط لوله
• انتخاب فشار کاری کمتر از نیاز سیستم
• استفاده از شیر فولادی برای سیالات خورنده بدون بررسی متریال
• بی‌توجهی به دمای کاری
• انتخاب سایز اشتباه شیر

نکات نصب و نگهداری

قبل از نصب شیر توپی فولادی دنده‌ای، رزوه‌های اتصال باید بررسی و تمیز شوند. استفاده از نوار آب‌بندی یا مواد آب‌بند مناسب برای جلوگیری از نشتی اهمیت زیادی دارد. همچنین باید از وارد کردن نیروی اضافی هنگام بستن شیر جلوگیری شود تا به بدنه و رزوه‌ها آسیب وارد نشود.

بازدید دوره‌ای از آب‌بندی، عملکرد اهرم و وضعیت بدنه شیر باعث افزایش طول عمر و عملکرد بهتر آن خواهد شد.

سوالات متداول

شیر توپی فولادی دنده‌ای برای چه سیالاتی مناسب است؟

این شیر برای آب، گاز، روغن، سوخت، هوای فشرده و بسیاری از سیالات صنعتی با توجه به شرایط کاری مناسب است.

تفاوت شیر توپی فولادی دنده‌ای و فلنجی چیست؟

مدل دنده‌ای بیشتر برای سایزهای کوچک و نصب آسان استفاده می‌شود، در حالی که مدل فلنجی برای سایزهای بزرگ‌تر و فشارهای بالاتر کاربرد بیشتری دارد.

آیا شیر توپی فولادی دنده‌ای قابلیت نصب اکچویتور دارد؟

بله، برخی مدل‌های صنعتی این قابلیت را دارند و می‌توان آن‌ها را به اکچویتور پنوماتیکی یا برقی مجهز کرد.

جمع‌بندی

شیر توپی فولادی دنده‌ای یک گزینه کاربردی برای کنترل جریان در خطوط صنعتی با سایز کوچک و متوسط است. بدنه مقاوم فولادی، نصب آسان، آب‌بندی مناسب و عملکرد سریع باعث شده این محصول در صنایع مختلف، تأسیسات و تجهیزات فرآیندی مورد استفاده قرار گیرد. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، معرفی مدل مناسب و استعلام قیمت انواع شیر توپی فولادی دنده‌ای هستند.
