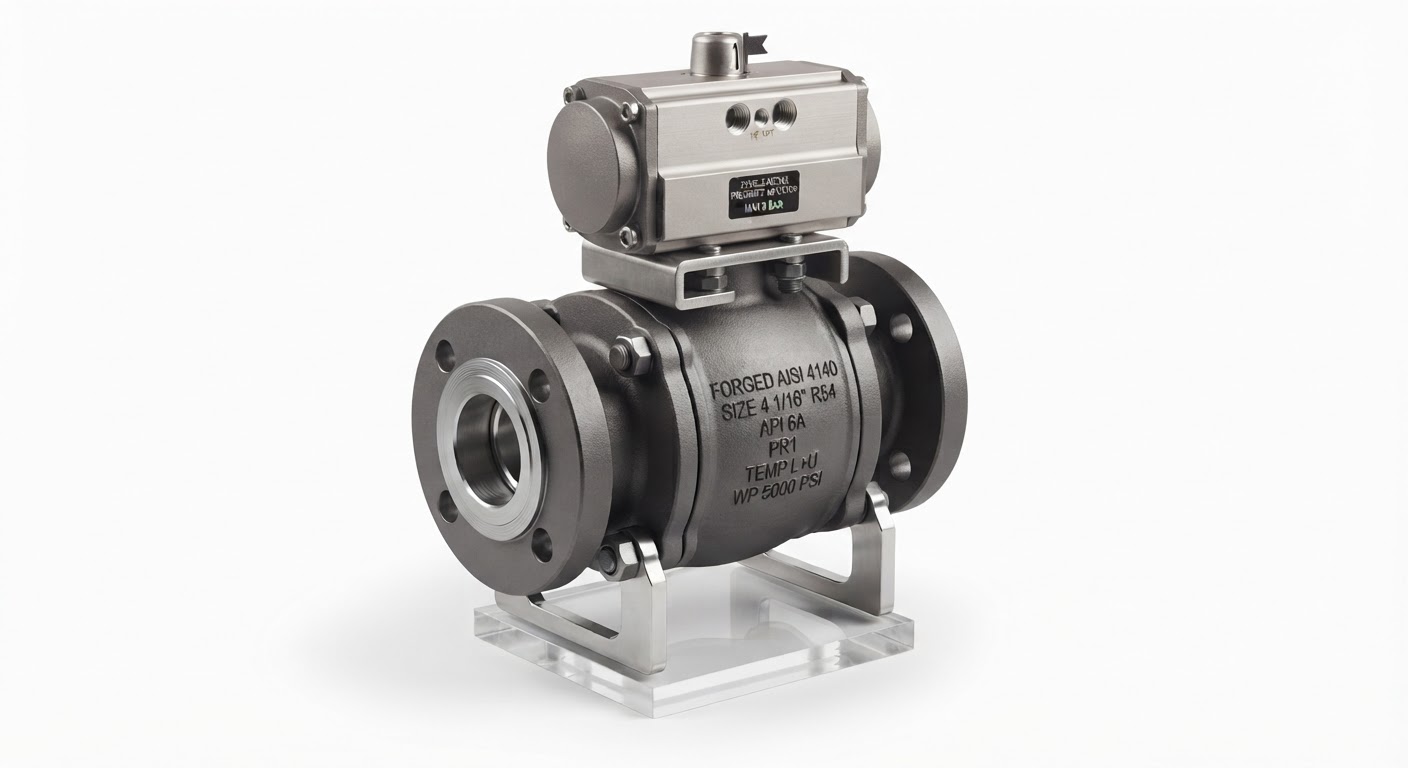

شیر توپی پنوماتیک فولادی

معرفی محصول

شیر توپی پنوماتیک فولادی یکی از انواع شیرآلات صنعتی اتوماتیک است که برای کنترل، قطع و وصل و مدیریت جریان سیالات در خطوط لوله صنعتی استفاده می‌شود. این شیر با ترکیب بدنه فولادی مقاوم و اکچویتور پنوماتیکی، امکان کنترل سریع و مطمئن جریان را با استفاده از هوای فشرده فراهم می‌کند.

بدنه فولادی این شیر باعث افزایش مقاومت مکانیکی، تحمل فشار بالا و مناسب شدن آن برای شرایط کاری سخت می‌شود. به همین دلیل شیر توپی پنوماتیک فولادی در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و خطوط فرآیندی فشار بالا کاربرد گسترده‌ای دارد.

مکانیزم عملکرد این شیر بر پایه چرخش ۹۰ درجه‌ای توپ داخلی است. اکچویتور پنوماتیکی با دریافت فرمان از سیستم کنترل، توپ شیر را چرخانده و مسیر عبور سیال را باز یا بسته می‌کند.

این محصول مناسب چه کسانی است؟

شیر توپی پنوماتیک فولادی برای صنایع نفت و گاز، پالایشگاه‌ها، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، خطوط انتقال سوخت، سیستم‌های بخار، تجهیزات فرآیندی و پروژه‌هایی که نیاز به کنترل اتوماتیک سیالات با فشار بالا دارند، مناسب است.

مشخصات فنی

• نوع شیر: توپی (Ball Valve)
• نوع عملکرد: پنوماتیکی (Pneumatic Actuated)
• جنس بدنه: فولاد کربنی، فولاد فورج، فولاد آلیاژی
• جنس توپ: استنلس استیل یا فولاد سخت‌کاری شده
• جنس سیت: PTFE، RPTFE، PEEK، Metal Seat
• نوع اتصال: فلنجی، دنده‌ای، جوشی
• نوع اکچویتور:
  • پنوماتیک دو طرفه (Double Acting)
  • پنوماتیک فنر برگشت (Single Acting)
• فشار هوای مورد نیاز اکچویتور: معمولاً ۵ تا ۸ بار
• زاویه عملکرد: ۹۰ درجه
• طراحی: Full Port یا Reduced Port
• کلاس فشار: Class 150، Class 300، Class 600
• استاندارد طراحی: API 608، API 6D، ASME B16.34
• استاندارد تست: API 598
• سایزهای متداول: ۱/۲ تا ۱۲ اینچ و بالاتر
• محدوده دمای کاری: متناسب با جنس سیت و شرایط کاری
• سیالات قابل استفاده: نفت، گاز، آب صنعتی، بخار، روغن، سوخت و مواد شیمیایی

ویژگی‌ها و مزایا

• مقاومت مکانیکی بالا
• مناسب برای فشارهای کاری بالا
• عملکرد سریع و مطمئن
• قابلیت کنترل خودکار جریان
• امکان اتصال به PLC و سیستم‌های اتوماسیون
• آب‌بندی مناسب
• قابلیت نصب شیر برقی و تجهیزات کنترلی
• مناسب برای شرایط صنعتی سخت
• طول عمر بالا
• قابلیت استفاده در خطوط حساس فرآیندی

کاربردها

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• خطوط انتقال سوخت
• سیستم‌های بخار
• تجهیزات فرآیندی
• کارخانه‌های صنعتی
• سیستم‌های کنترل سیالات

راهنمای انتخاب شیر توپی پنوماتیک فولادی

برای انتخاب شیر توپی پنوماتیک فولادی باید عواملی مانند فشار کاری، دمای سیال، نوع سیال، سایز خط لوله، جنس فولاد، نوع اتصال، نوع سیت و گشتاور مورد نیاز اکچویتور بررسی شود.

در کاربردهای عمومی صنعتی، فولاد کربنی مانند WCB کاربرد زیادی دارد. برای شرایط سخت‌تر مانند فشار بالا، دمای زیاد یا محیط‌های خورنده، استفاده از فولادهای آلیاژی یا مدل‌های دارای پوشش و متریال مقاوم‌تر توصیه می‌شود.

انتخاب صحیح اکچویتور پنوماتیکی نیز اهمیت زیادی دارد؛ زیرا گشتاور تولیدی اکچویتور باید متناسب با سایز شیر، فشار خط و شرایط کاری انتخاب شود.

تفاوت شیر توپی پنوماتیک فولادی و استیل

شیر توپی پنوماتیک فولادی بیشتر برای کاربردهای صنعتی سنگین، خطوط نفت، گاز، سوخت و فشارهای بالا استفاده می‌شود و مقاومت مکانیکی بالایی دارد.

شیر توپی پنوماتیک استیل بیشتر در محیط‌هایی استفاده می‌شود که مقاومت در برابر خوردگی و شرایط بهداشتی اهمیت دارد؛ مانند صنایع غذایی، دارویی و شیمیایی.

اشتباهات رایج هنگام خرید

• انتخاب اکچویتور با گشتاور کمتر از نیاز شیر
• بی‌توجهی به فشار و دمای کاری
• انتخاب فولاد نامناسب برای سیال
• عدم بررسی نوع اتصال شیر
• انتخاب سیت نامناسب برای شرایط کاری

نکات نصب و نگهداری

قبل از نصب شیر توپی پنوماتیک فولادی باید مسیر لوله، اتصالات، منبع هوای فشرده و تجهیزات کنترلی بررسی شوند. استفاده از فیلتر رگلاتور هوا و شیر برقی مناسب باعث عملکرد بهتر اکچویتور خواهد شد.

بازرسی دوره‌ای اکچویتور، بررسی نشتی شیر، کنترل اتصالات پنوماتیک و سرویس قطعات داخلی، باعث افزایش عمر مفید شیر و کاهش خرابی‌های احتمالی می‌شود.

سوالات متداول

شیر توپی پنوماتیک فولادی چگونه کار می‌کند؟

این شیر با استفاده از هوای فشرده، اکچویتور را فعال کرده و باعث چرخش توپ داخلی و کنترل مسیر جریان می‌شود.

شیر توپی پنوماتیک فولادی برای چه صنایعی مناسب است؟

این شیر در صنایع نفت و گاز، پتروشیمی، نیروگاه، شیمیایی و خطوط فرآیندی کاربرد دارد.

آیا شیر توپی پنوماتیک فولادی قابلیت کنترل از راه دور دارد؟

بله، این شیر با اتصال به شیر برقی، PLC و سیستم‌های اتوماسیون صنعتی قابلیت کنترل از راه دور دارد.

جمع‌بندی

شیر توپی پنوماتیک فولادی یک شیر صنعتی اتوماتیک مقاوم برای کنترل جریان سیالات در شرایط سخت کاری است که با بدنه فولادی، عملکرد سریع، تحمل فشار بالا و قابلیت اتصال به سیستم‌های کنترلی، در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تجهیزات فرآیندی استفاده می‌شود. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، معرفی مدل مناسب و استعلام قیمت انواع شیر توپی پنوماتیک فولادی هستند.
