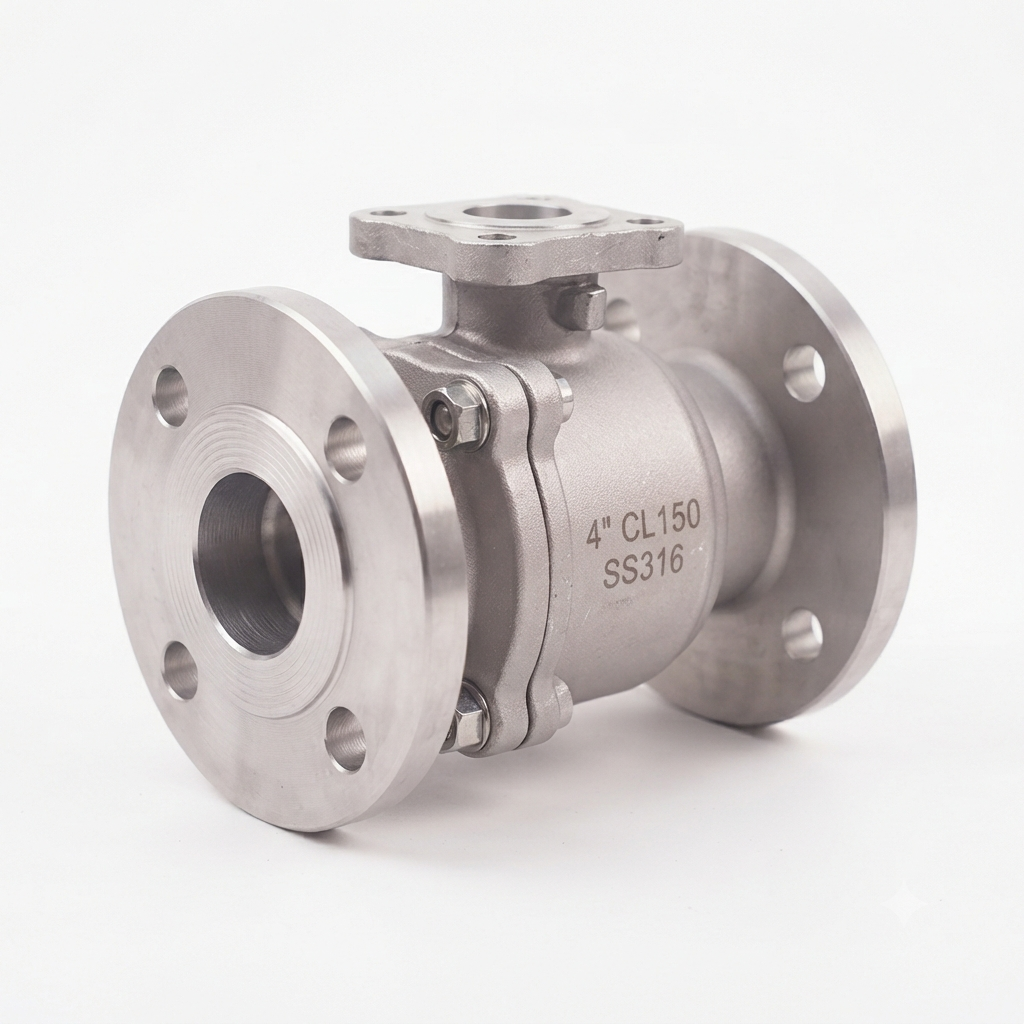

شیر توپی فلنجی استیل

معرفی محصول

شیر توپی فلنجی استیل یکی از پرکاربردترین شیرآلات صنعتی برای کنترل، قطع و وصل جریان سیالات در خطوط لوله است که به دلیل مقاومت بسیار بالا در برابر خوردگی، رطوبت، مواد شیمیایی و دماهای مختلف، در صنایع حساس و فرآیندی کاربرد گسترده‌ای دارد. اتصال فلنجی این شیر باعث نصب ایمن، آب‌بندی مطمئن و سهولت در تعمیر و نگهداری می‌شود.

عملکرد شیر توپی فلنجی استیل بر پایه چرخش ۹۰ درجه‌ای توپ داخلی انجام می‌شود. با حرکت اهرم، گیربکس یا اکچویتور، توپ مسیر عبور سیال را به‌طور کامل باز یا بسته می‌کند و امکان کنترل سریع جریان را با حداقل افت فشار فراهم می‌سازد.

این شیر معمولاً از استیل 304، استیل 316 و استیل 316L تولید می‌شود و در کلاس‌های فشاری مختلف از جمله Class 150، Class 300 و Class 600 و همچنین استانداردهای PN عرضه می‌شود.

این محصول مناسب چه کسانی است؟

شیر توپی فلنجی استیل برای صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی، صنایع دارویی، نیروگاه‌ها، صنایع دریایی، خطوط انتقال آب، بخار، مواد شیمیایی و سیالات خورنده مناسب است.

مشخصات فنی

• نوع شیر: توپی (Ball Valve)
• جنس بدنه: استنلس استیل 304، 316، 316L
• نوع اتصال: فلنجی (Flanged)
• جنس توپ: استنلس استیل
• جنس سیت: PTFE، RPTFE، TFM، Metal Seat
• نوع عملکرد: اهرمی، گیربکسی، پنوماتیکی، برقی، هیدرولیکی
• طراحی: Full Port یا Reduced Port
• کلاس فشار: Class 150، Class 300، Class 600
• استانداردهای PN: PN16، PN25، PN40 (بسته به مدل)
• استاندارد طراحی: API 608، API 6D، ASME B16.34
• استاندارد فلنج: ASME B16.5، EN 1092
• استاندارد تست: API 598
• محدوده دمای کاری: متناسب با جنس سیت و شرایط فرآیند
• سیالات قابل استفاده: آب، بخار، گاز، نفت، مواد شیمیایی، اسیدها، حلال‌ها و سیالات خورنده

ویژگی‌ها و مزایا

• مقاومت بسیار بالا در برابر خوردگی
• مناسب برای محیط‌های مرطوب و خورنده
• اتصال فلنجی مقاوم و ایمن
• عملکرد سریع با چرخش ۹۰ درجه
• آب‌بندی مطمئن
• افت فشار کم
• طول عمر بالا
• قابلیت نصب انواع اکچویتور
• نگهداری آسان
• مناسب برای صنایع حساس و بهداشتی

کاربردها

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• صنایع شیمیایی
• صنایع غذایی
• صنایع دارویی
• نیروگاه‌ها
• صنایع دریایی
• خطوط انتقال آب و بخار
• کارخانه‌های فرآیندی

راهنمای انتخاب شیر توپی فلنجی استیل

برای انتخاب شیر توپی فلنجی استیل باید نوع سیال، فشار و دمای کاری، سایز خط لوله، استاندارد فلنج، کلاس فشار و گرید استیل بررسی شود.

استیل 304 برای بسیاری از کاربردهای عمومی صنعتی مناسب است، اما در محیط‌های خورنده، صنایع شیمیایی، غذایی و دریایی، استفاده از استیل 316 یا 316L به دلیل مقاومت بیشتر در برابر خوردگی و مواد شیمیایی توصیه می‌شود.

همچنین انتخاب کلاس فشار مناسب، نوع سیت و مدل Full Port یا Reduced Port باید بر اساس شرایط واقعی بهره‌برداری انجام شود.

اشتباهات رایج هنگام خرید

• انتخاب گرید استیل نامناسب
• بی‌توجهی به کلاس فشار
• انتخاب استاندارد فلنج اشتباه
• استفاده از سیت نامناسب برای دمای بالا
• انتخاب سایز نامناسب شیر

نکات نصب و نگهداری

پیش از نصب باید فلنج‌ها، گسکت و پیچ‌ها از نظر سلامت و هم‌راستایی بررسی شوند. نصب صحیح و استفاده از گشتاور استاندارد برای بستن پیچ‌ها، از نشتی و آسیب به اتصالات جلوگیری می‌کند.

بازرسی دوره‌ای وضعیت آب‌بندی، عملکرد توپی، سلامت سیت و تمیز نگه داشتن بدنه استیل، موجب افزایش طول عمر و حفظ عملکرد بهینه شیر خواهد شد.

سوالات متداول

تفاوت شیر توپی فلنجی استیل 304 و 316 چیست؟

استیل 316 در برابر مواد شیمیایی، کلریدها و محیط‌های خورنده مقاومت بیشتری نسبت به استیل 304 دارد و برای شرایط سخت‌تر مناسب‌تر است.

شیر توپی فلنجی استیل برای چه صنایعی مناسب است؟

این شیر در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی، شیمیایی، دریایی و بسیاری از فرآیندهای صنعتی استفاده می‌شود.

آیا شیر توپی فلنجی استیل قابلیت نصب اکچویتور دارد؟

بله، این شیر در بسیاری از مدل‌ها قابلیت تجهیز به اکچویتورهای برقی، پنوماتیکی و هیدرولیکی را دارد.

جمع‌بندی

شیر توپی فلنجی استیل یکی از بهترین گزینه‌ها برای کنترل جریان در خطوط صنعتی و فرآیندی است که با مقاومت بالا در برابر خوردگی، اتصال فلنجی استاندارد، آب‌بندی مطمئن و تنوع در کلاس‌های فشاری، در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و شیمیایی کاربرد گسترده‌ای دارد. کارشناسان نیاز سازه آماده ارائه مشاوره تخصصی، معرفی مدل مناسب و استعلام قیمت انواع شیر توپی فلنجی استیل هستند.
